二维雷达生命探测仪穿透废墟探测被困人员的技术原理

二维雷达生命探测仪是一款基于超宽带雷达技术的生命体征探测设备，可穿透砖墙、废墟等非金属障碍物，探测静止生命体距离≥26米、运动生命体≥36米，具备二维定位和多目标同时探测功能，专为地震、塌方等灾害救援现场设计。

二维雷达生命探测仪是一种基于超宽带雷达技术的生命体征探测设备，通过发射低频电磁波穿透障碍物，实时捕捉人体呼吸、心跳等微动信号。该设备主要用于在自由空间和穿透非金属介质进行生命探测，用来对被掩埋在倒塌建筑物、废墟、土壤等里面的人类幸存者进行探测搜寻。雷达生命探测仪可通过电磁波穿透非金属障碍物探测生命迹象，最早使用单维雷达仅可判断是否有生命迹象，目前救援多采用二维雷达，通过二维图像显示可了解被困者位置、姿态等信息。

二维雷达生命探测仪采用综合微功率超宽带雷达技术与生物医学工程技术研制而成，系统采用多发多收成像阵列技术，可对生命体进行区域位置的精确定位。设备利用雷达电磁波的反射原理，基于人体运动、呼吸心跳、身体晃动等微弱运动在不间断雷达回波上产生的多普勒效应，来分析判断封闭区域、不可视区域内有无存活生命体。在穿透能力方面，设备可穿透≥50cm砖墙，探测静止生命体≥26米、运动生命体≥36米。探测张角≥120°，空旷环境下雷达主机和控制终端的无线通讯距离≥150米。设备具备多目标探测功能，可同时探测≥3个生命体的运动及呼吸信号。雷达探测准确率≥95%。

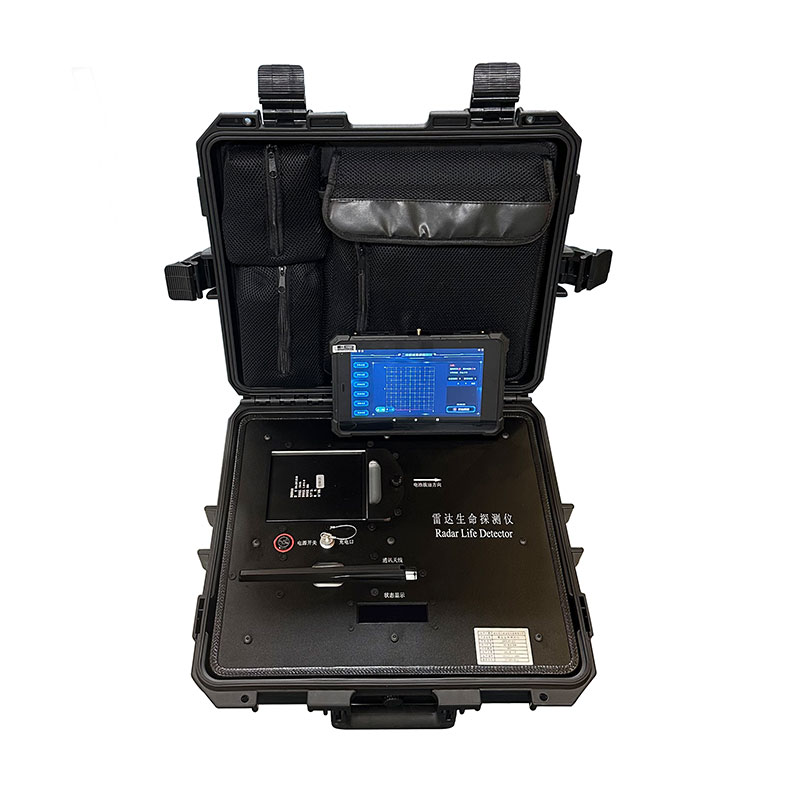

在操作与显示方面，二维雷达生命探测仪具有二维定位探测功能，能够将探测目标结果以横纵坐标方式在屏幕上显示。设备对探测区域内是否存在生命体自动判别，将探测到的静止目标和运动目标以不同的图形显示。用户可对空气、废墟、穿墙等场景进行搜索模式的选择，实现优化检测。雷达主机（含电池）重量≤7.7kg，防护等级≥IP67，工作温度范围-20℃至+60℃。单块电池续航时间不低于12小时，配备两块电池。探测仪控制平板终端屏幕≥8英寸，可实时查看设备采集的数据。

二维雷达生命探测仪广泛应用于消防、地震、应急处突等特殊行业。在地震灾害、塌方事故等灾害现场，该设备可快速搜索定位存活生命体，在倒塌建筑物中大范围搜索被困人员，快速获取被困者信号，辅助搜救人员快速部署救援工作。设备具备全天候全天时工作能力，适应夜晚、雨雪、雾霾、扬尘等恶劣环境。
