土壤水分自动监测系统

一、土壤水分自动监测系统产品简介

土壤水分自动监测系统又称土壤水分自动测定系统、土壤水分测量系统，土壤水分自动监测系统是用于监测与管理土壤墒情(水分、温度)的专业系统，可自动检测土壤水分(六层)、土壤温度(六层)等土壤参数。土壤水分自动监测系统是用于监测土壤剖面温度、土壤剖面湿度、土壤剖面电导率的在线监测设备，集土壤温度、水分、电导率可广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。

二、土壤水分自动监测系统产品参数

太阳能板功率：8W

太阳能板标准工作电压：DC5V

内置锂电池容量：5000mAh

传感器启动时间：60S

传感器供电电压：DC12V

传感器供电电流：22mA

传感器功耗：0.26W

通讯方式：485 Modbus RTU协议

测量参数：可同时测量6层（10层以下可定制层数）

测量原理：通过测量土壤介电常数建立数学模型，设计螺旋式测量电极测量土壤体积含水率数据。

三、土壤水分自动监测系统优势与特点

★单个土壤管式传感器可以同时测量多个深度的土壤参数，监测深度可定制（小于1M）。

★传感器采用低功耗设计，功耗低至0.26W，适用于野外长期无人监测。

★传感器每层都可以独立测量温度、湿度、电导率参数。

★传感器外壳采用进口PC材质，强度高、耐腐蚀、对环境无污染。

★传感器防水等级达到IP67，应对长期室外监测。

★传感器测量一定区域内的平均湿度，弥补了单点测量具有局限性的问题。

★传感器采用自主设计的螺旋式测量电极，改善传感器与土壤之间的接触，尽量避免空气间隙造成的测量误差。

四、土壤水分自动监测系统使用注意事项

a.传感器使用应严格按照安装使用说明书进行。

b.多个传感器同时工作时，必须间隔3米以上距离。

c.传感器测量原理限制，传感器测量地为中心半径3米范围内不应有电磁线缆和强磁辐射干扰，避免造成传感器测量的巨大误差和损坏。

d.传感器的安装环境应该符合传感器的测量范围，避免超量程等不规范行为。

e.传感器安装应避开强酸强碱、重油污重金属环境进行。

f.传感器为土壤测量传感器，禁止使用本传感器对其他物质进行测量。

g.传感器安装环境不能有强振动。

h.传感器不能有过强外力作用。

i.禁止拆卸，私自拆卸视为不合规行为，后续将不再提供任何服务行为。

五、土壤水分自动监测系统结构图

六、土壤水分自动监测系统尺寸图

七、土壤水分自动监测系统安装方法

钻孔法：

1.取土钻钻头、手柄、支杆，完成后将取土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。(注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪)

2.将取土钻从孔洞中取出，放到盆子里，用工具把钻出的土收集到盆子里以用来和泥浆。(注意：第一钻土因为杂质过多，不做收集)

3.反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底)，以测试孔洞的深度是否合适;若有卡顿，则使用取土钻修正，保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平（零刻度线），打孔完成。

4.挑出盆中土壤杂质，石子、根、不容易溶解的土块等。将土壤搓细，以便和泥浆。

5.倒入适量水，充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状。

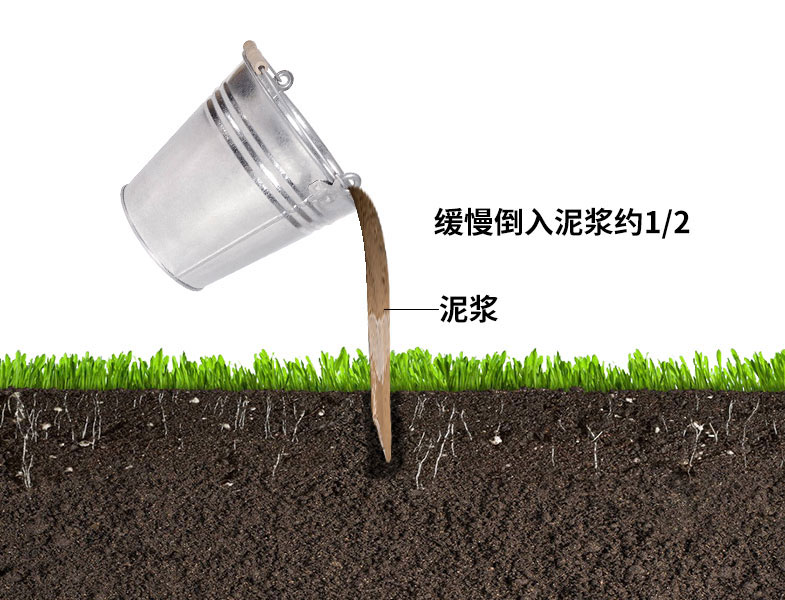

6.将泥浆慢慢倒入孔洞，大概到孔洞1/2的位置;可根据实际情况酌情增减。

7.将传感器慢慢放入孔洞中，顺时针转动并下压，速度过快可能会导致气泡不能被完全排出。(注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中)

8.当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成;此时传感器安装深度与洞口齐平。(注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗)

掩埋法：使用镐子挖一个埋传感器的深坑，和泥浆将传感器掩埋，处理细节参照钻孔法。

土壤水分自动监测系统一句话卖点：

土壤水分自动监测系统是管式多层土壤墒情在线监测设备，可分层采集土壤温湿度、电导率，太阳能低功耗野外自动采集数据，解决传统单点土壤监测数据片面、人工采样效率低难题，服务智慧灌溉与农田墒情管控。

土壤水分自动监测系统常见问题解答：

Q1：土壤水分自动监测系统可以监测哪些土壤参数？

A：该系统可分层测量土壤湿度、土壤温度、土壤电导率，默认支持6层监测，10层以内层数支持定制，每层均可独立输出三项参数，采用介电常数原理获取土壤体积含水率数据，输出485ModbusRTU协议信号，适配对接各类采集平台。

Q2：这套土壤水分自动监测系统适用哪些应用场景？

A：设备适配智慧大棚、智慧果园、大田高标准农田、节水灌溉工程，也可用于农业科研、生态修复墒情观测。太阳能供电无需外接市电，适合野外无供电点位，为精准灌溉、土壤改良、农田旱情评估提供连续剖面土壤数据支撑。

Q3：土壤水分自动监测系统整机价格是多少？包含哪些配置？

A：整套设备售价5600元，配置包含管式多层传感器、8W太阳能供电组件、5000mAh内置锂电池，配套安装说明文档。不包含云端平台服务费、现场安装施工、取土钻等辅助安装工具，平台及施工需要可另行选配。

Q4：土壤水分自动监测系统野外长期工作续航能力怎么样？

A：传感器功耗仅0.26W，搭配8W太阳能板+5000mAh锂电池，依靠太阳能自主蓄电，可实现野外长期无人值守运行。传感器启动时间60S，工作供电DC12V，电流22mA，光照不足环境下锂电池也可维持一段时间持续采集数据。

Q5：土壤水分自动监测系统主要有哪些核心优势，对比单点传感器好在哪里？

A：单根管式传感器实现多层剖面同步采集，弥补单点传感器仅能测一个土层的局限；螺旋电极减少空气间隙带来测量误差；IP67防水，进口PC耐腐蚀外壳；低功耗适配野外；测量区域平均土壤参数，数据更贴合地块真实墒情状况。

Q6：土壤水分自动监测系统主流采用什么安装方式，难度高吗？

A：主流采用钻孔灌浆法，也可使用掩埋法。使用取土钻垂直打孔，取原土调配成芝麻酱状态泥浆，灌入孔位后缓慢旋入传感器，排出内部气泡即可。单人按照说明书即可完成布设，核心保证传感器和土壤紧密接触，避免空腔影响精度。

Q7：土壤水分自动监测系统安装有哪些关键注意事项，哪些情况会造成测量误差？

A：多台设备间距要大于3米，传感器周边3米内避开强磁、电磁线缆干扰；避开强酸强碱、重油污、强震动环境；不可私自拆解传感器；高有机质、高黏粒土壤必要时需要做土壤标定，否则会出现测量偏差。

Q8：土壤水分自动监测系统测量数据出现异常波动，一般是什么原因？

A：优先排查安装，孔洞内部留存气泡、泥浆配比不当会造成数据异常；其次确认周边有无电磁干扰；高有机质、高黏粒土壤未标定也会带来偏差；检查太阳能供电是否正常；不要私自拆卸传感器，排查无果建议联系厂家进行标定检修。
