水位流速一体机

一、水位流速一体机产品简介

我司研发的水位流速一体机采用了K波段平面微带阵列天线，能量集中，低功耗；仪器集成了垂直角度补偿、流速平均、信号强度检测、串口通信控制等功能，非接触式雷达测流系统测速时设备不受污水腐蚀，不受泥沙影响，土建简单，少受水毁影响，便于维护，保障人员安全。不仅可用于平时环境监测，而且特别适合承担急难险重观测任务。

二、水位流速一体机产品特点

1.非接触、安全低损、少维护、不受泥沙影响

2.能胜任洪水期高流速条件下的测量

3.具有防反接、过电压保护功能

4.系统功耗低，一般太阳能供电即可满足测流需要

5.多种接口方式，既有数字接口又具有模拟接口，兼容标准Modbus-RTU协议方便接入系统；

6.具备无线数据传输功能（选配）

7.可独立与现在运行中的城市水情、污水、环境自动测报系统联机

8.测速范围宽，测量有效距离远达10m

9.多种触发模式：周期、触发、手动、自动

10.安装特别简单，土建量很少

11.全防水设计，适合野外使用

三、水位流速一体机技术参数

四、水位流速一体机产品结构图

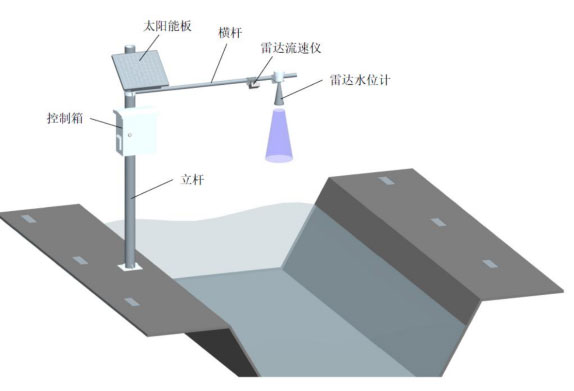

五、水位流速一体机产品安装图

安装示意图如图，现场安装可借助于桥梁，支架等现有的建筑基础，但必须保证流速仪雷达波发射方向与水流方向平行，流速仪发射波与水面呈45，出厂默认调节45°角

六、水位流速一体机安装注意事项

1.安装需要选择流态稳定，直线渠道上，远离闸门出口，渠道弯头位置

2.安装高度尽量控制5米以内（距离越近测量信号越强，数据越可靠）

3.水流速低于0.25，且水纹波小，有测量不稳定可行性

水位流速一体机一句话卖点：

水位流速一体机是采用K波段雷达的非接触式水文监测设备，可同步测量水位与流速，解决河道、渠道泥沙腐蚀、水毁损坏、人员下点作业危险等监测难题，适配野外洪水等复杂工况。

水位流速一体机常见问题解答：

Q1：水位流速一体机参考价格是多少？

A：该设备参考价格为6900元。设备部分功能为选配项，如4‑20mA模拟输出、无线传输、防雷模块，选配不同功能会对整体采购成本产生变动，可根据项目实际监测需求选择配置。

Q2：水位流速一体机主要应用在哪些场景？

A：适用于天然河道、人工明渠、城市水情监测、污水排放、灌区渠道等场景，可接入城市水情、环境自动测报系统，既能完成日常环境监测，也可承担洪水期等高风险急难险重的水文观测任务。

Q3：水位流速一体机对比接触式测流设备有哪些核心优势？

A：采用非接触式测量，仪器不接触水体，不受污水腐蚀、泥沙淤积影响，降低设备损毁概率；土建工程量小，减少水毁风险，无需人员涉水作业，保障人员安全，洪水高流速环境下也可以稳定开展测量。

Q4：水位流速一体机供电、功耗参数是什么，野外如何供电？

A：设备供电为DC12V，测量状态下能耗约120mA，功耗较低，野外可采用太阳能供电满足运行。设备自带防反接、过电压保护，可适配野外无人值守场景，防雷功能为选配，恶劣雷雨环境可按需增加。

Q5：水位流速一体机支持哪些通信接口与协议？

A：标配RS485数字接口，兼容Modbus‑RTU协议，方便对接各类测报系统；4‑20mA模拟输出为选配，同时支持选配无线数据传输模块。设备具备周期、手动、自动等多种测量触发模式，适配不同采集要求。

Q6：水位流速一体机现场安装有哪些关键要求？

A：可依托桥梁、支架等现有基础安装，土建量小。测点需选在流态稳定的直线渠道段，避开弯头、闸门出口；雷达波与水面保持45°，发射方向平行水流；建议安装高度控制在5米以内，保障信号强度。

Q7：水位流速一体机的防护等级和温域适应能力如何？

A：防护等级IP68，采用不锈钢、铝合金外壳，全防水设计。工作温度‑35℃~70℃，存储温度‑40℃~70℃，可应对严寒、高温的野外环境，满足户外长期露天水文监测使用需求。

Q8：水位流速一体机在什么工况下会出现测量不稳定？

A：当水流流速低于0.25m/s，同时水面波纹很小时，容易出现测量不稳定。设备测速量程0.1‑20m/s，低流速无波纹环境雷达回波信号弱，可尽量选取水流扰动稍大的点位提升数据可靠性。

更新时间：2026-10-20
