大气电场仪

一、大气电场仪应用环境说明

大气电场仪又称大气电场监测仪、大气电场探测仪，大气电场仪是能够测量大气电场及其变化的设备，可用于常规气象业务预报、森林雷击火预警、航空航天保障和电力系统预警等服务。大气电场仪是一种高精度的雷电监测与预警设备，能够实时监测大气中的电场变化，精准捕捉雷电活动的踪迹，为雷电灾害的防范提供有力支持。

在气象监测领域，大气电场仪可广泛应用于气象台站，对区域内的雷电活动进行连续、不间断的监测，为天气预报和气象灾害预警提供关键数据。通过对大气电场变化的分析，气象部门能够提前预测雷电天气的发生概率、强度和发展趋势，及时发布雷电预警信号，为社会公众、航空、航海等行业的安全运行提供重要参考依据。

对于各类易受雷击的场所，如石油化工企业、通信基站、电力设施、高层建筑等，大气电场仪可作为雷电防护的重要监测工具。在这些场所周边安装大气电场仪，能够实时掌握周边大气电场的动态变化，当监测到大气电场强度超过预设的阈值时，及时触发警报，提醒工作人员采取相应的防护措施，如停止户外作业、关闭关键设备等，从而有效降低雷电灾害对人员生命安全和设备设施造成的损失。

此外，在农业、林业等行业领域，大气电场仪也具有一定的应用价值。在农业生产中，提前获知雷电天气信息有助于合理安排农事活动，避免因雷电天气导致的农作物损失，同时也有利于保障农业作业人员的安全。在林业方面，可利用大气电场仪监测雷电活动，预防雷击引发的森林火灾，为森林资源的保护提供保障。

二、大气电场仪技术性能和规格

1.技术参数

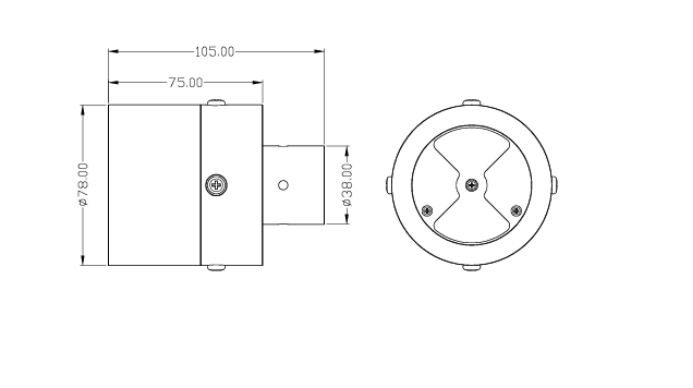

2.大气电场仪尺寸图

三、大气电场仪安装和电气连接

1.安装

1.1:本产品属于较精密仪器，应该避免摔落冲击等现象。

1.2:设备避免高温，注意防水，防结冰；

1.3:开箱后的仪器应当保存在干燥、通风及无腐蚀性气体的场所，搬运时应小心轻放，切忌剧烈振动。灰尘、潮湿以及剧烈的温度变化会影响本产品的使用寿命，因此避免放置在这些地方。

使用时设备应有良好的接地

2.电气安装

线缆为4芯屏蔽线，线序定义：

1-红色-电源线（12~24VDC）

2-蓝色-地线（GND）

3-绿色-485B

4-黄色-485A
