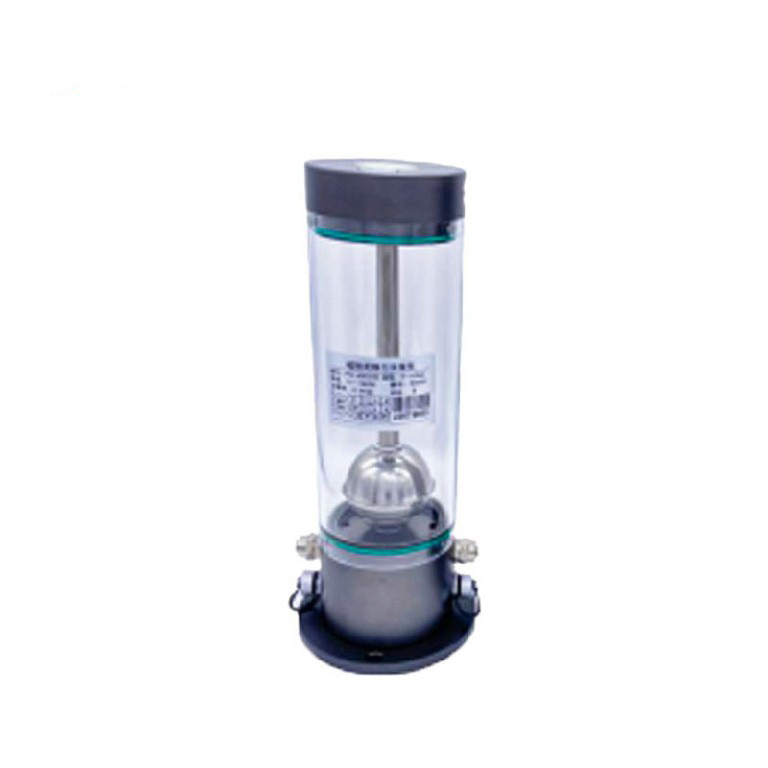

磁致伸缩式静力水准仪

一、磁致伸缩式静力水准仪产品简介

磁致伸缩式静力水准仪又称静力水准仪，磁致伸缩式静力水准仪广泛用于水电站大坝、深基坑、高速公路 、桥梁、堤防、油气输送管道、储油罐等基础填方结构沉降或浮升。静力水准系统是一种高精密液位测量系统，该系统适用于测量多点的相对沉降。在使用中，静力水准系统是将多个静力水准仪安装于多个监测点上，其中选择一个监测点作为基准参照点，各个静力水准仪连通在一起而使得各个静力水准仪内部液体的液面处于同一水平面上，这样当某个监测点出现沉降时，各个静力水准仪内部液体的液面高度会发生变化，每个静力水准仪通过各自内部测量装置测量出各自内部液体的液面高度，各个静力水准仪各自的液面高度信息传输至后台系统，后台系统经过计算便能得到各监测点相对于基准参考点的相对沉降。主要应用在大桥、隧道、桥梁、地铁、大坝、 基坑、大型储罐等垂直位移监测。

磁致伸缩位移（液位）传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。

二、磁致伸缩式静力水准仪应用领域

1、轨道交通路基沉降监测

2、地铁支撑墙沉降监测

3、隧道上部山体及建筑物

4、高速公路路基、边坡沉降检测

5、桥墩、基坑沉降检测

6、核电站、大型水电站

7、大坝及水利枢纽、高层建筑的基础

8、综合管廊沉降监测

三、磁致伸缩式静力水准仪产品组成

1、左右两个透气阀；

2、顶部设有灌液口，人工灌液时使用；

3、两侧五芯防水航空接插件；

4、快速液管接口；

5、航空级铝合金氧化外壳；

6、配套固定安装支架，调平螺杆；

7、内陪液体可视化刻度标尺；

8、高度集成，一体化设计，底部串连出线。

四、磁致伸缩式静力水准仪产品特点

1、内置温度补偿传感器，数据长期稳定；

2、数字信号RS485-（MODBUS-RTU输出）；

3、分辨率高压0.01mm；

4、高精度：0.1mm

5、无需导气管，省成本，现场安装更便捷快速；

6、单有的数据处理方式，支持通过广播指令来冻结同一时间点总线上所有的设备数据，然后再开始采集，有利于各种动态监测场合的数据采集分析。

7、单设备使用时可设置主动上报功能，可设置正常值时上报周期，超阀值时上报周期，上

下限阀值可设置。

五、磁致伸缩式静力水准仪技术参数

磁致伸缩式静力水准仪一句话卖点：

磁致伸缩式静力水准仪是基于磁致伸缩原理的高精度沉降监测设备，可实现多点相对沉降自动化测量，解决大坝、基坑、桥梁、管廊等工程结构垂直位移监测难题。

磁致伸缩式静力水准仪常见问题解答：

1.问：磁致伸缩式静力水准仪的测量原理是什么？

答：设备依托连通器液位平衡与磁致伸缩原理，多个设备连通后液面保持同一水平面。测点发生沉降会改变内部液位，传感器测算磁环位移得到液位高度，上传后台换算各测点相对基准点的沉降数据，输出为绝对值信号，无信号漂移问题。

2.问：磁致伸缩式静力水准仪主要可以应用在哪些场景？

答：适用于轨道交通、地铁、隧道、高速公路边坡、桥墩基坑、水电站大坝、核电站、高层建筑基础、综合管廊、储油罐等场景，主要完成各类构筑物路基、基础的垂直位移、不均匀沉降自动化监测工作。

3.问：磁致伸缩式静力水准仪核心性能参数是多少？

答：分辨率0.01mm，综合精度0.1%FS，输出RS485‑MODBUS‑RTU信号；供电12‑30VDC，防护等级IP67；量程0‑100/300/500mm支持定制，环境温度‑40~80℃，内置温度补偿保障数据长期稳定。

4.问：磁致伸缩式静力水准仪对比传统静力水准仪有哪些优势？

答：无需配置导气管，降低成本，现场安装效率更高；具备广播同步冻结数据功能适配动态监测；支持阈值触发主动上报；绝对值输出无需定期重标定，内置温度补偿，铝合金外壳防护性能强。

5.问：磁致伸缩式静力水准仪安装需要哪些配套配件？

答：标配航空铝合金主机、固定安装支架、调平螺杆、五芯防水航空接插件、快速液管接口；需搭配Φ10mmPU导液管，可选用水、防冻液、硅油作为介质，设备自带灌液口、透气阀与可视化刻度标尺。

6.问：磁致伸缩式静力水准仪单台设备价格为多少，是否支持定制？

答：该款设备单台价格2700元，量程支持0‑100mm、0‑300mm、0‑500mm定制；测量介质可选择水、防冻液、硅油，订货时需要提前说明介质类型，其他特殊需求可沟通确认定制可行性。

7.问：磁致伸缩式静力水准仪数据上报模式有哪几种？

答：具备两种上报模式，总线组网工况下支持广播指令同步冻结全部设备同一时刻数据，便于动态监测分析；单设备使用时支持主动上报，可分别设置正常值上报周期、超阈值上报周期，设备上下限阈值可自定义设置。

8.问：磁致伸缩式静力水准仪对现场安装环境有什么要求？

答：设备环境适用‑40~80℃，介质温度‑40~85℃，防护等级IP67可适应户外潮湿多尘工地；安装时需借助调平螺杆完成调平，连通管路排布顺畅，做好灌液排气，基准点需选在稳定无沉降的位置。
