市政排水管网流量监测系统

一、市政排水管网流量监测系统产品简介

市政排水管网流量监测系统又称城市排水管网监测系统，市政排水管网流量监测系统用于实时监控管网流量，及时发现管道淤积、管道堵塞、雨污混接、地下水入渗等运行状态问题。城市排水系统是城市建设、环境保护、防洪排涝的重要基础设施，关系到社会稳定和人民生活的安定。随着城市的迅速发展，城市排水管网系统越来越复杂对排水管网的养护管理等提出了更高的要求。但由于养护管理上缺乏管网真实运行状态的数据，依靠传统的手段已经越来越不能满足排水管网的现代化要求。加强排水管网的监测，对保护排水设施，健全城市信息化管理具有重要意义，在城市雨洪管理方面，更是保障城市水安全，减轻城市防洪压力、缓解水资源短缺以及改善水环境质量的关键环节，监测技术在排水管网流量运行管理中应发挥更为积极与重要的作用。

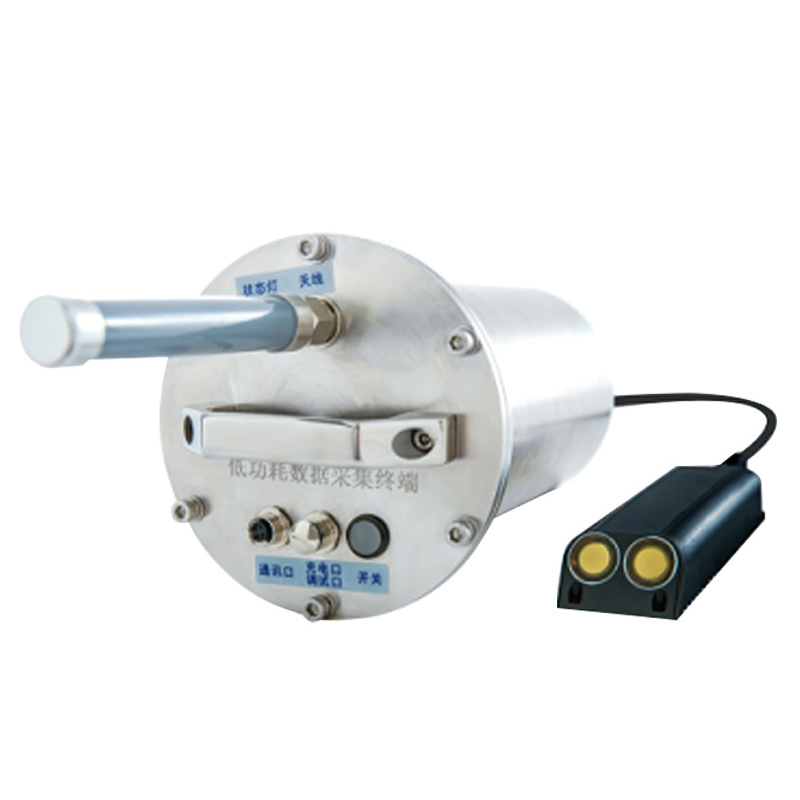

市政排水管网流量监测系统是我司自主研发生产的一套针对城市排水管道流量、流速、液位进行实时监测的在线监测系统。该系统旨在对排水管网实现雨污水管道流量、流速、液位实时监测和管理，实现实时监测告警、精准快速定位，并通过数据传输网络将采集到的数据接入到各个应用系统中，为城市排水精细化管理、应急决策指挥以及行业应用等方面提供科学有效的数据支撑，实现经济效益和社会效益的不断增长。

二、市政排水管网流量监测系统产品优点

体积小，监测设备和数据采集设备均为高集成度产品；

安装简单，安装于管网窨井壁，不受条件限制；

一键式开机，开机即可使用，无需配置参数；

防护等级高，传感器、采集器均采用高防水等级材料和结构制作；

超低功耗，内置高性能电池，可连续工作180天，可拓展电池容量；

基本免维护，可在井下长期稳定运行；

多种应用场景，可在城市雨水、污水等排污管网应用；

拓展性强且配置灵活，可根据需求选配水质、流量、液位、井盖状态等参数；

三、市政排水管网流量监测系统系统架构

市政排水管网流量监测系统由前端传感器、数据采集控制单元、数据传输单元，后端数据接收服务、环境监测控制平台及数据处理分析应用功能组成。

四、市政排水管网流量监测系统传感器参数

声波频率：2MHZ

盲区：6.5-7厘米(水位低于盲区测量数据精度低）

流速范围：0m~+6m/s，

精度：±1.0%±1cm/s

水位：量程：0.03m～5m（可定制10m），精度：0.3%±0.5cm

水温：量程：-10℃～60℃，精度：±1℃

瞬时流量范围：0～99.99m³/s

累计流量范围：0.1m³～999999m³

五、市政排水管网流量监测系统通讯方式

4G或者NB-IoT

六、市政排水管网流量监测系统云平台功能

权限管理：可根据其权限对监测设备信息进行更改、删除、添加等操作。

实现数据浏览访问、导出下载，以及对监测数据查询。数据查询时长大于3年。

实时数据：平台能够显示监测点的实时数据；

设备地图：各个监测数据和仪器信息通过地图实时；

环境监测云平台可查看通讯卡卡号、仪器与平台的通讯状态、信号强度、仪器电量等功能

历史数据查询：可查询某个监测点的历史数据，通过报表展现，报表可导出为EXCEL文件或直接打印。

数据查询：按条件查询各个设备的各项参数，如设置查询数值范围，日期，报警值等；可统计时、日、月极值平均值。

数据报表：可分析统计展现各监测点通道的数据月报表，支持EXCEL导出；

远程录入：远程数据补录：可从现场终端读取最近1个月的历史数据进行补录处理；

电脑录入：将EXCEL格式数据导入并存储到数据库。

市政排水管网流量监测系统一句话卖点：

市政排水管网流量监测系统是一套可实时监测排水管网流量、流速、液位的在线监测设备，能够及时识别管道淤积堵塞、雨污混接等故障，为城市排水精细化运维提供数据支撑。

市政排水管网流量监测系统常见问题解答：

Q1：市政排水管网流量监测系统主要可以监测哪些参数？

A：该系统可监测流速、水位、水温、瞬时流量、累计流量，水位量程0.03‑5m，支持定制10m量程，流速测量范围0‑6m/s。还可按需拓展水质、井盖状态等参数，满足不同项目的多维度管网监测需求。

Q2：市政排水管网流量监测系统适合哪些应用场景？

A：主要用于城市雨水、污水排污管网监测，可排查管道淤积堵塞、雨污混接、地下水入渗等问题，服务城市防洪排涝、水环境治理、管网病害排查，为排水应急调度、管网精细化管理提供数据依据。

Q3：市政排水管网流量监测系统安装难度如何，对现场条件有什么要求？

A：设备集成度高，直接固定安装在管网窨井壁，受现场条件约束小。支持一键开机，无需复杂参数配置即可投入使用，井下潮湿积水环境也可适配，无需改造原有管网结构，现场施工比较便捷。

Q4：市政排水管网流量监测系统供电续航能力怎么样？

A：设备采用超低功耗设计，内置高性能电池，标准工况下可连续工作180天，电池容量支持拓展。依靠电池供电，不需要外接电源，适配窨井无供电的工况，实现井下长期稳定运行，基本免维护。

Q5：市政排水管网流量监测系统采用什么通讯方式，云平台具备哪些核心能力？

A：支持4G、NB‑IoT两种通讯模式。配套云平台支持实时数据查看、设备地图展示、3年以上历史数据存储，报表可导出Excel，可远程补录历史数据，同时可查看设备电量、通讯信号等运行状态信息。

Q6：市政排水管网流量监测系统传感器测量精度是多少，是否存在测量盲区？

A：流速精度为±1.0%±1cm/s，水位精度0.3%±0.5cm，水温精度±1℃；存在6.5‑7厘米测量盲区，当水位低于盲区高度时，测量精度会下降，布设测点时需要尽量规避该水位工况。

Q7：市政排水管网流量监测系统防护性能如何，井下使用可靠性怎样？

A：传感器与采集器均采用高防水等级结构与材料，适配井下潮湿、积水恶劣工况。整机高集成、低故障，井下可长期稳定运行，日常无需频繁检修，实现井下基本免维护，降低运维工作量。

Q8：市政排水管网流量监测系统参考价格是多少，是否支持功能定制？

A：该设备参考价格为14000元。系统拓展性强、配置灵活，可结合项目实际需求选配水质、井盖状态等监测模块，水位量程也支持定制，能够匹配不同管网项目的差异化监测需求。

更新时间：2026-10-16
