管网液位计

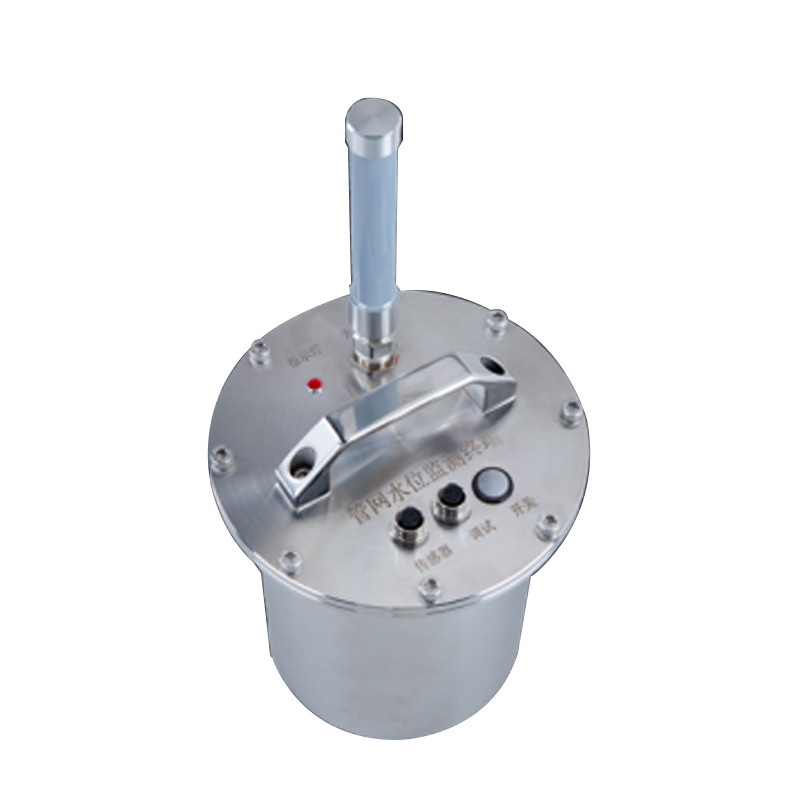

一、管网液位计产品简介

管网液位计又称低功耗液位计，管网液位计内部集成双路冗余传感器：雷达水位计和压力式水位计，特别适用于无市电供电条件、防水/防尘要求高的监测现场。GSW1系列一体式液位计采用了雷达与压力一体式的设计，可同时选用雷达、压力或选用其中一种水位传感器，

雷达测量采用目前先进的测距模式—FMCW调频连续波模式，能够替代激光测距雷达，工业超声波测距雷达等产品，

并同时支持选配投入式压力传感器，可通过压力和雷达双传感器测量模式测量管网水位，通过算法分析，确保水位计测量的准确性。

产品体积小巧，结构紧凑，适用于管网、户外等多种测距应用场景。

二、管网液位计优势特点

非接触式安装设计，体积小巧，结构紧凑

自带电池、无须考虑供电事宜

精度高，功耗低，抗干扰能力强，安装方便

适用场景多：湖泊河流、山洪预警、蓄水池、污水管网等水位监测

三、管网液位计技术参数

供电：标配35AH三元锂电池

雷达传感器(用户根据需求配置)：内置120G雷达传感器模组

发射频率：120GHz

输出功率（EIRP）：13~20dBm

波束宽度（-3dB）：水平方向3°，垂直方向3°

测距范围：0.2~40m

测量精度：±10mm

分辨率：1mm

响应时间：3s

外接传感器：可外接压力式传感器（测距范围：0.1-10m，测量精度：0.5%F.S，分辨率：1mm）。

存储：内置64M数据存储芯片，可存储10万条数据，存储时间≥10年；内置1块铁电存储芯片，用于存储配置数据，擦写次数≥100亿次。

无线通讯：支持NB/4G无线传输，默认NB传输，可选配4G。

状态采集：内置电流采集芯片，可采集设备实时电流。

本地升级：支持本地RS485升级程序。

工作模式：支持连续工作模式和低功耗工作模式。

1.连续工作模式：该模式下设备连续不间断采样和上传，传感器数据定时采集，采集周期可设置；数据定时上报，上报周期可设置。

2.低功耗工作模式：该模式下，CPU控制传感器定时上电，采集数据，上电周期和上电时间可设置；设备定时上报，上报周期可设置，上报方式支持实时上报和统一上报，实时上报模式是指设备采集到数据后即刻上报，统一上报是指设备采集多次后，数据统一上报。相应的参数均可配置。

续航时间：在10分钟采集一次/1小时传输一次模式下，工作时间≥12个月

通讯接口：标配1路NB-iot或4G无线传输接口、1路RS485接口。

通讯协议：数据上传出厂默认支持《我司AN-UNION协议》，可选配《SL651-2014 水文监测数据通讯规约》或《HJ 212-2017 污染物在线监控(监测)系统数据传输标准》

远程配置：平台下发配置指令/参数，终端连接平台后自动修改配置信息

天线类型：防水玻璃钢高增益天线

外壳材质：304不锈钢

外形尺寸：Φ174mm*H206mm（不含天线）

防护等级：IP68

工作温度：﹣30~85℃

存储温度：﹣40~85℃

管网液位计一句话卖点：

管网液位计是雷达与压力双冗余一体式低功耗液位监测设备，解决无市电的管网、户外复杂工况下水位精准采集、无线上报的监测难题。

管网液位计常见问题解答：

Q1：管网液位计的核心测量原理是什么？

A：设备集成120GFMCW调频连续波雷达与可选配压力式双路冗余传感器，可单独或双传感器同时测量，依靠算法融合校验水位数据，雷达非接触测量，压力为投入式测量，以此保障恶劣工况下液位测量可靠性与精度。

Q2：管网液位计主要可应用于哪些监测场景？

A：可用于污水管网、市政排水管网水位监测，同时适配湖泊河流、山洪预警、蓄水池等水位监测场景。设备IP68防护、自带电池，适合井内、野外等没有市电接入，环境潮湿多尘的监测点位使用。

Q3：管网液位计供电方式以及电池续航能力如何？

A：标配35AH三元锂电池，无需外接市电供电。在10分钟采集一次、1小时传输一次的常规工况下，续航时间不少于12个月。设备支持连续、低功耗两种工作模式，可自定义采集与上报周期调整功耗表现。

Q4：管网液位计对外支持哪些通讯协议？

A：出厂默认使用AN‑UNION私有协议，可选择SL651‑2014水文监测数据通讯规约、HJ212‑2017污染物在线监控传输标准。通讯支持NB‑IoT默认传输，可选配4G，同时具备RS485本地接口，适配多类水务平台对接。

Q5：管网液位计安装难度大吗，采用什么安装形式？

A：设备为非接触式安装，整机体积小巧紧凑，外壳为304不锈钢。雷达部分非接触布设，选配压力传感器时需投入液面下，整机无需布线取电，固定好设备与天线即可，RS485接口还支持本地程序升级，现场部署便捷。

Q6：管网液位计数据存储能力是多少，数据会不会丢失？

A：内置64M存储芯片，可存储10万条监测数据，数据保存时间≥10年；搭配铁电存储芯片存放设备配置参数，擦写次数可达百亿级别，断电不会丢失配置与历史监测数据，保障数据留存完整。

Q7：管网液位计可在多大温度环境中正常工作？

A：设备工作温度区间‑30℃~85℃，存储温度‑40℃~85℃，防护等级IP68，可耐受户外严寒、高温、潮湿浸水等恶劣环境，适合北方低温、夏季高温的野外管网井室长期使用。

Q8：管网液位计市场参考价格为多少，是否支持远程参数修改？

A：产品参考价格9800元。设备支持远程配置，终端连上平台之后，可由平台下发指令直接修改采集周期、上报周期等各类运行参数，也可以本地RS485进行配置升级，减少现场运维工作量。
