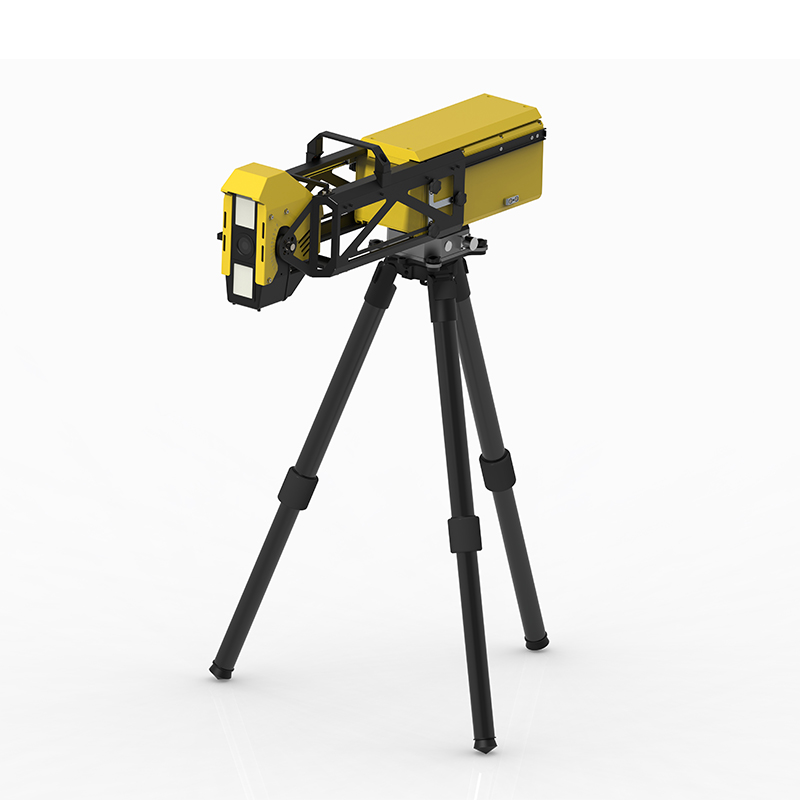

形变监测雷达

一、形变监测雷达产品概述

形变监测雷达又称应急型便携边坡监测雷达，形变监测雷达支持单人背负和快速部署，广泛应用于露天矿边坡、水电库岸、坝体边坡、山体滑坡及大型建筑物的变形与沉降监测。BPLD2应急型便携式360°形变监测雷达基于中山大学科研成果的自主知识产权的弧形合成孔径雷达体制、与相位差分干涉测量技术，可对滑塌救援现场的边坡、大坝、山体、建筑物等进行非接触遥感式、持续、高精度监测和及时预警，消除应急救援现场次生灾害对救援人员和装备的安全威胁。

形变监测雷达采用边缘计算架构，信息处理、定位定向、无线通信等功能全部内置于机身内完成，整机重量小于10公斤，折叠后最大尺寸不到50厘米，可随航班行李托运，或单人轻松携行部署，伴随应急救援队伍快速机动进入灾害救援现场，迅速架设展开监测工作。具备全方位360°大范围覆盖、0.1mm精细测量、全天时全天候、无惧云雨雾雪/粉尘/火光等恶劣环境的特点，同时特别针对应急快速的需求，进行了轻小型、携行性和低功耗设计，具备了业内领先的重量体积、功耗和便携能力。

二、形变监测雷达应用领域

山体滑塌救援应急监测

矿山边帮滑塌应急救援监测

建筑物垮塌监测（失稳&火灾&冰灾）

水利大坝溃坝监测

三、形变监测雷达产品特点

应急专供版：按应急场景特别定制

微波穿透性强，具备全天时全天候监测能力，不受雨雪雾、烟尘、火光等影响

无防护架设：无惧室外风吹日晒雨淋、粉尘、大雪，无需监测房

自适应大气扰动补偿算法

采用圆弧成像和连续波雷达体制，可对360°全角度进行监测，无角度和距离盲区

7*24小时：不间断扫描

三维融合：亚米级配准

全天时全天候，整面监测

自动判断，自动预警，无人值守

IP65防护，用于应急，-40℃正常工作

超轻便携，重量仅10kg，可单人手提/背负快速到达救援现场，折叠后尺寸仅为0.5×0.35×0.25m，可放置于24寸储运箱中，满足民航随机托运需求；

四、形变监测雷达雷达与平台软件主要性能指标

1）最远探测距离：≥5000m

2）形变精度：≤0.1mm（所有方位角上）

3）覆盖范围：≥360°×35°

4）★电控俯仰调节角度：±40°（电控可选配，默认手动调节）

5）距离分辨率：≤0.3m

6）方位分辨率：≤8mrad

7）采集周期：0.5~4min可调

8）雷达功耗：≤45W

9）★雷达重量：≤10kg，支持三脚架架设

10）★支持抽出/收回状态，收纳状态最长尺寸：≤0.5m

11）★包装箱最长尺寸：≤0.7m

12）运输性：可单人手提携行，可随航班高铁托运

13）工作温度：-40°~55℃（可选配，默认-20℃）

14）防护等级：≥IP65

15）★雷达主机内置卫星罗经仪，支持自主定位定向（可选配）

16）雷达主机内置4G无线（可选配）与有线通信功能

17）主机采用边缘计算，在机内完成所有处理，无需外置处理设备

18）大气校准后形变漂移≤±1.5mm（1000m，48h）

19）雷达必须为国内自研自产设备

20）（预警软件）支持实体服务器或云服务器部署；可远程重启设备；软件采用B/S架构，支持多用户同时访问；

21）（预警软件）支持特征点或区域等专题图层选择与定量分析，生成曲线及报表；

22）★（预警软件）具备空变大气相位校正功能；可显示指定时间范围形变量图；

23）（预警软件）数据融合：支持无人机建模、CAD三维建模、激光三维点云建模数据与雷达数据的融合；

24）（预警软件）具备监控大屏模式；软件界面采用中文语言；支持曲线续接功能；

25）（预警软件）具有360°成像能力

26）★（预警软件）对甲方开放免费数据接口；

27）★支持形变/速率分级热力图；

28）（预警软件）支持4级自动判断预警，支持声光和短信报警；

29）★（预警软件）支持生成指定时间段word格式报表；

30）（预警软件）可设置预警屏蔽区域，有效屏蔽作业区域的误报。

形变监测雷达一句话卖点：

形变监测雷达是国产应急型便携边坡监测雷达，可单人背负快速部署，实现360°亚毫米级全天时非接触形变监测，解决滑坡、坝体、建筑垮塌等应急场景次生灾害监测预警难题。

形变监测雷达常见问题解答：

1.问：形变监测雷达主要应用在哪些场景？

答：主要用于山体滑塌救援、矿山边帮滑塌应急、建筑物垮塌险情、水利大坝溃坝风险监测，也可开展坝体边坡、大型建构筑物变形沉降监测，适配各类地质灾害应急抢险现场开展次生灾害风险监控。

2.问：形变监测雷达核心监测性能参数是多少？

答：最远探测距离≥5000m，形变精度≤0.1mm，监测覆盖360°×35°，距离分辨率≤0.3m，采集周期0.5‑4min可调；经大气校准后，1000米距离48小时形变漂移≤±1.5mm，可稳定捕捉微小位移变化。

3.问：形变监测雷达便携运输与部署条件如何？

答：整机重量≤10kg，折叠最长尺寸≤0.5m，配套储运箱最长尺寸≤0.7m，支持单人手提背负，可通过航班、高铁托运，采用三脚架架设，无需土建监测房，抵达现场即可快速开展监测作业。

4.问：形变监测雷达是否可以在雨雪雾、火光烟尘环境使用？

答：可以。设备具备IP65防护等级，微波拥有穿透能力，全天时全天候运行，不受雨雪雾、粉尘、火光干扰，无需额外防护房；可选配版本可在‑40℃低温环境稳定开展监测工作。

5.问：形变监测雷达配套预警软件具备哪些核心功能？

答：采用B/S架构，支持多用户访问，可做专题图层定量分析、生成曲线报表，支持多源三维建模数据融合，具备4级自动预警、声光短信报警，可输出Word报表，还对外开放免费数据接口。

6.问：形变监测雷达相比传统监测设备有什么优势？

答：实现360°无盲区面状监测，无需在高危边坡布设传感器，机内边缘计算无需外置处理设备，7×24小时无人值守，具备空变大气相位校正，可设置预警屏蔽区域，降低现场误报概率。

7.问：形变监测雷达市场参考价格为多少？是否支持功能选配？

答：产品市场参考价格650000元。支持多项功能选配，包含电控俯仰调节、‑40℃宽温工作版本、主机卫星罗经仪、4G无线通信模块，可根据项目实际监测需求选择配置。

8.问：形变监测雷达的数据输出与远程管理能力如何？

答：主机内置有线通信，可选配4G通信，支持远程重启设备；预警软件可部署实体服务器或云服务器，支持形变速率分级热力图、监控大屏展示，支持设置时间范围调取形变量图，便于远程研判现场风险情况。
