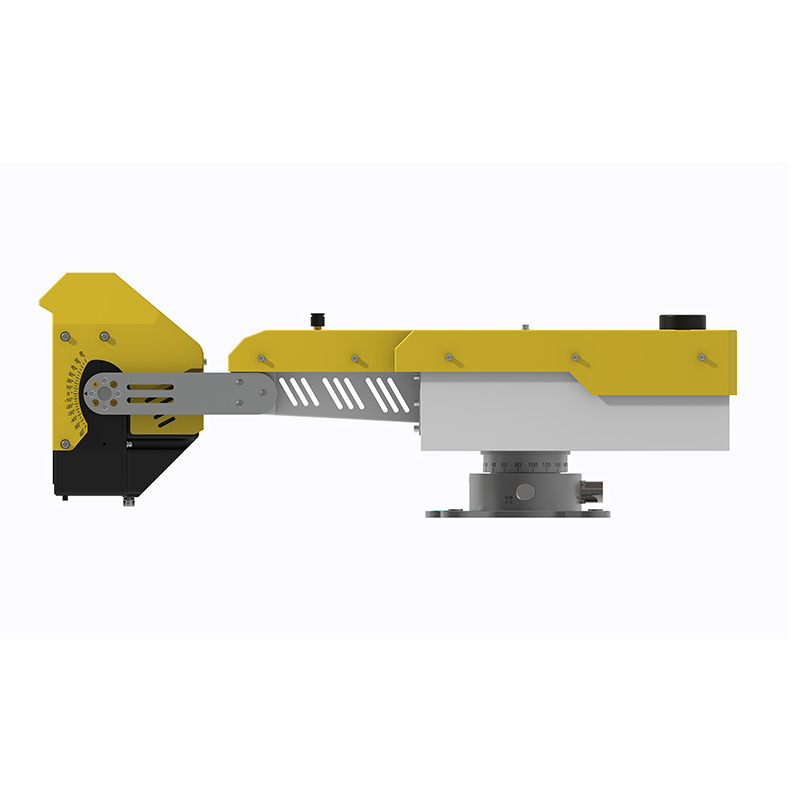

边坡监测雷达

一、边坡监测雷达产品概述

边坡监测雷达又称固定式边坡监测雷达，边坡监测雷达是一种基于圆弧合成孔径雷达体制和相位差分干涉测量技术的监测设备，具有360°覆盖范围、亚毫米级位移监测。标准版固定式360°边坡监测雷达基于中山大学科研成果，自主知识产权的弧形合成孔径雷达体制、与相位差分干涉测量技术，可对观测场景（中小露天矿山、地质隐患点、水利工程、铁路公路等地质体和重大工程）进行地表微小形变位移信息的360°远距离扫描提取，实现各类边坡、地质体和重大工程的长期或临时稳定性监测及自动化预警。

边坡监测雷达采用边缘计算架构，信息处理、定位定向、无线通信等功能全部内置于机身内完成。具备亚毫米级高精度、全天时全天候、固定式长期稳定、等特点，具备全方位360°大范围覆盖、0.1mm精细测量、高可靠性、全天时全天候、无惧云雨雾雪/粉尘/火光等恶劣环境的特点，可实现各类边坡、地质体和重大工程的滑坡/崩塌稳定性监测及自动化预警。也可搭载运载拖车等平台使用。

二、边坡监测雷达应用领域

中小矿山边帮长期监测

中小矿山滑塌临时监测

地灾隐患点长期监测

尾矿库坝长期监测

三、边坡监测雷达产品特点

矿山&地灾专供版：按矿山等长期监测场景特别定制

微波穿透性强，具备全天时全天候监测能力，不受雨雪雾、烟尘、火光等影响，高可靠性

无防护架设：无惧室外风吹日晒雨淋、粉尘、大雪，无需监测房

自适应大气扰动补偿算法，消除长时间监测的扰动影响

采用圆弧成像和连续波雷达体制，可对360°全角度进行监测，无角度和距离盲区

7*24小时：不间断扫描

三维融合：亚米级配准

全天时全天候，整面监测

自动判断，自动预警，无人值守

IP65防护；-40℃超低温正常工作；最高工作海拔5000米

四、边坡监测雷达雷达与平台软件主要性能指标

1）监测指标：表面位移；

2）预警信息：位移/速度；

3）监测精度：≤0.1mm；

4）最远距离：2000m；

5）监测范围：≥360*30°；

6）扫描周期：0.5~4min；

7）分辨率：≤0.3m*10mrad；

8）★电控俯仰角调节：≥80°(可选配，默认为手动)；

9）雷达重量：10kg，支持单人部署；

10）★雷达内置定位定向功能（可选配）；

11）天线模式：收发分置双天线，隔离度≥50dB；

12）★支持野外无监测房裸露持续工作

13）防护等级：≥IP65；

14）★雷达主机内置4G无线与有线通信功能

15）工作海拔：≥5000米；

16）工作温度：-40℃~+55℃。

17）雷达为国内自研自产设备

18）（预警软件）支持实体服务器或云服务器部署；可远程重启设备；软件采用B/S架构，支持多用户同时访问；

19）（预警软件）支持特征点或区域等专题图层选择与定量分析，生成曲线及报表；

20）★（预警软件）具备空变大气相位校正功能；可显示指定时间范围形变量图；

21）（预警软件）数据融合：支持无人机建模、CAD三维建模、激光三维点云建模数据与雷达数据的融合；

22）（预警软件）具备监控大屏模式；软件界面采用中文语言；支持曲线续接功能；

23）（预警软件）具有360°成像能力

24）★（预警软件）对甲方开放免费数据接口；

25）★支持形变/速率分级热力图；

26）（预警软件）支持4级自动判断预警，支持声光和短信报警；

27）★（预警软件）支持生成指定时间段word格式报表；

28）（预警软件）可设置预警屏蔽区域，有效屏蔽作业区域的误报；

29）支持矿安119号文数据上报规范。

边坡监测雷达一句话卖点：

边坡监测雷达是基于圆弧合成孔径雷达体制的固定式形变监测设备，可实现360°亚毫米级全天时全天候扫描监测，解决矿山、地灾隐患点、水利公路工程边坡滑坡崩塌的形变监测与自动预警难题。

边坡监测雷达常见问题解答：

问题1：边坡监测雷达的核心监测性能参数是多少？

答：设备位移监测精度≤0.1mm，最大监测距离2000m，监测范围≥360*30°，扫描周期0.5‑4min，整机重量10kg，防护等级IP65，工作温度‑40℃~+55℃，最高适配5000米海拔环境，可满足大范围边坡高精度形变采集需求。

问题2：边坡监测雷达主要适用于哪些监测场景？

答：适用于中小矿山边帮长期监测、矿山滑塌临时监测、地质灾害隐患点监测、尾矿库坝监测，也可用于水利、铁路、公路相关边坡地质体监测，既支持长期固定监测，也可搭载拖车开展临时应急监测作业。

问题3：边坡监测雷达是否可以在雨雪雾粉尘等恶劣环境工作？

答：可以。该设备微波穿透能力强，不受雨雪雾雪、粉尘、火光影响，具备IP65防护等级，支持‑40℃低温运行，可无监测房裸露野外作业，实现全天时全天候不间断采集监测数据。

问题4：边坡监测雷达安装部署难度如何？

答：部署难度较低，整机重量仅10kg，支持单人完成部署。设备集成边缘计算、通信模块，无需额外增设机房，俯仰调节支持手动，也可选配≥80°电控俯仰调节，同时支持固定式、拖车搭载多种架设形式。

问题5：边坡监测雷达配套预警软件具备哪些核心功能？

答：软件为B/S架构，支持云服务器或实体服务器部署，可做多源三维数据融合，具备空变大气相位校正、形变热力图、4级自动预警，支持生成Word报表，可开放免费数据接口，也能够设置预警屏蔽区域减少误报。

问题6：边坡监测雷达是否可以实现无人值守监测？

答：可以。设备支持7*24小时不间断扫描，内置4G与有线通信，可远程管理设备，系统自动分析位移、速率数据，触发声光、短信多级预警，软件支持多用户同时访问查看监测大屏与数据报表，无需现场人员值守。

问题7：边坡监测雷达参考价格是多少，价格会受哪些因素影响？

答：产品参考价格500000元。最终价格会随选配模块变化，可选配置包含电控俯仰角调节、内置定位定向功能等，同时采购数量、项目配套定制需求，也会对最终采购报价产生一定影响。

问题8：边坡监测雷达相比传统边坡监测手段有什么突出优势？

答：设备实现360°全域无盲区非接触监测，区别传统单点监测，搭配大气扰动补偿算法降低干扰；亚毫米级精度捕捉微小形变，整机耐候性强；配套软件可自动分析预警，支持对接矿安119号文上报规范，适配矿山行业监管要求。

更新时间：2026-09-25
