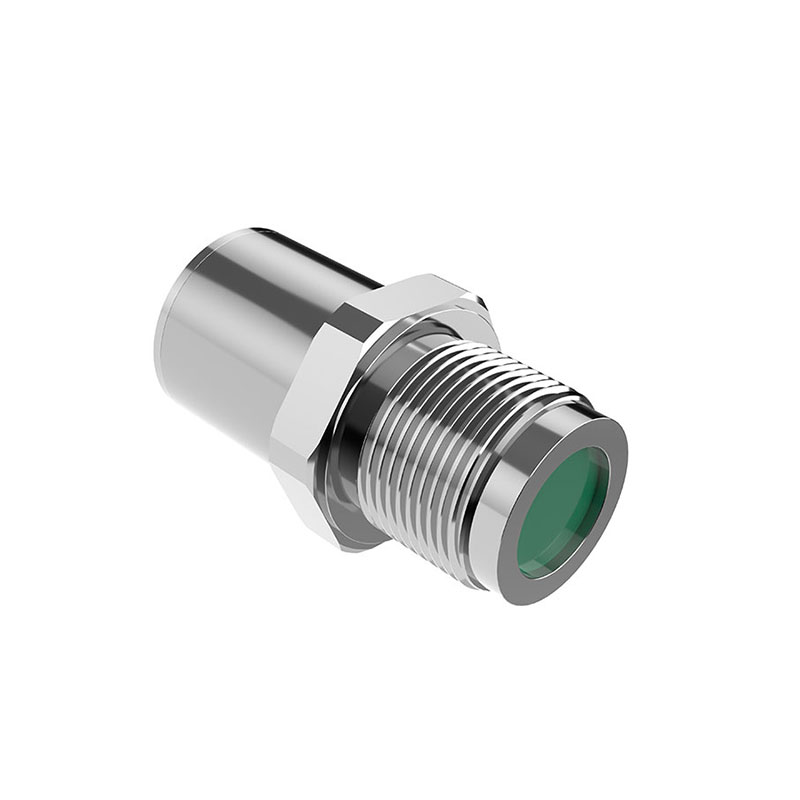

油液铁屑传感器

一、油液铁屑传感器产品简介

油液铁屑传感器又称油品铁屑一体化传感器，油液铁屑传感器是一款适用于润滑油、合成机油等油液监测的传感器，可实时检测铁磁性金属颗粒含量，并可监测温度。传动机械的轴承、齿轮等运行中产生金属屑末，这些屑末会随润滑油进入回油管路。将滑油金属屑末在线监测传感器安装在回油管路中，通过监测回油管路中的金属屑末的大小、质量、性质及累积趋势，实时记录下监测的数据，通过数据解调，测定传动设备的健康状况。为机械设备提供可靠的早期预警和寿命预估。

油液铁屑传感器主要由传感器、信号调理模块和连接线缆组成，涉及到机械、电子、信号处理不计算机多学科领域的知识，是一个典型的多种高新技术融合的产物。油液铁屑传感器安装在滑油系统的油路上，通过在线实时监测动力传动系统中滑油金属屑数量、大小等参数的累积状态，来分析动力传动系统的健康状况，以便亍采取主动的维修措施来确保系统的可靠运行。

油液铁屑传感器是利用电磁感应原理探测润滑系统中金属颗粒的数量，作为判定轴承或齿轮箱损伤程度的依据。传感器必须安装在过滤器之前，回油管路的最低点位置。

二、油液铁屑传感器产品特点

在线，实时探测金属颗粒

全流量设计

100%探测铁磁性金属颗粒浓度

易于安装

对于显示的监测数据,直观明了

牢靠的结构设计

无活动件

传输距离远，最远可达1000米

信号线耐受5KV高隔离电压

三、油液铁屑传感器应用领域

润滑油是重大装备的“血液”，润滑油失效直接导致机械结构不关键功能部件的异常磨损，是大型设备故障不恶性事故的主要根源。

油液铁屑传感器能够24小时无间断监测油路中油液的磨损程度，实时反应油液的使用状态。帮助用户避免或减轻因润滑油失效造成的设备故障。

油液铁屑传感器可以广泛应用亍电力、矿山、水泥、船舶、军工、工业制造、造纸、石化、交通、冶金、航空、油田、港口等行业，如：风电齿轮箱、飞机/直升机齿轮箱、液压传动系统、加工中心、汽轮机、变速箱、汽/柴油发动机等。

四、油液铁屑传感器技术参数

颗粒浓度

检测范围0~100%

分辨率0.01%

温度

检测范围-40~120°C

检测精度（23℃典型值）

±0.5℃或±3%（取大值）

分辨率0.01°C

电气参数

通讯协议 MODBUS RTU

电缆接口M12*15芯或M8*16芯

电缆长度1.5m（可根据需求定制）

工作电压DC 24V

功率≤1W（传感器检测）；≤5W（补偿永磁体磁场）

其他参数

螺纹接口G1/2 〃(GB/T7307-2001)、G1 二选一

耐压范围0~5MPa

油样流速≤3m/s

油液铁屑传感器一句话卖点：

油液铁屑传感器是搭载电磁感应原理的油路在线监测设备，可24小时实时检测润滑油中铁磁性颗粒与油温，提前预警齿轮、轴承异常磨损，规避设备停机故障。

油液铁屑传感器常见问题解答：

问题1：油液铁屑传感器的工作原理是什么？

答：依托电磁感应原理，传感器内置感应线圈形成稳定磁场，油液中铁磁性颗粒流过时扰动磁场，模块捕捉磁场变化量化颗粒浓度；同步集成测温单元同步采集油温，以此判断传动部件磨损程度，实现设备早期故障预警。

问题2：油液铁屑传感器核心产品优势有哪些？

答：采用全流量设计可100%捕捉铁磁颗粒，无活动件结构耐用；信号最远传输1000米，信号线耐受5KV高压隔离；数据直观易解读，安装简便，耐压5MPa，适配-40~120℃宽温工业工况。

问题3：油液铁屑传感器官方定价是多少，起订要求是什么？

答：产品单价4500元，1件起订；标配1.5米线缆，线缆长度、螺纹接口规格均可根据现场管路需求定制，无额外强制配套采购要求，可单独采购传感器本体。

问题4：油液铁屑传感器规范安装位置与安装要求是什么？

答：需串联安装在油路过滤器前端、回油管路最低点，保障完整捕捉铁屑；螺纹可选G1/2"或G1，适配标准油路；油液流速不可超过3m/s，安装时对齐油流方向，无需大规模改造原有管路。

问题5：油液铁屑传感器可应用在哪些行业与设备？

答：覆盖电力、矿山、船舶、航空、石化、冶金、风电等行业；适配风电齿轮箱、航空变速箱、液压系统、汽轮机、柴油发动机、加工中心等带润滑油路的传动设备。

问题6：油液铁屑传感器颗粒、温度检测精度参数是多少？

答：颗粒浓度检测范围0~100%，分辨率0.01%；测温区间-40~120℃，23℃环境下精度为±0.5℃或±3%（取两者较大值），温度分辨率0.01℃，微小磨损、温度波动均可识别。

问题7：油液铁屑传感器电气通讯与供电参数是什么？

答：工作电压DC24V，检测功耗≤1W，磁场补偿功耗≤5W；采用MODBUSRTU通讯协议，接口可选M1215芯、M816芯，适配工业PLC、数据采集终端远距离组网。

问题8：使用油液铁屑传感器能为企业解决哪些实际运维痛点？

答：替代传统离线取样检测，24小时不间断在线监测，实时掌握设备磨损趋势；提前预判齿轮、轴承损伤，推行预防性维护；减少油品抽检人力成本，避免部件突发损坏导致停机、高额维修损失。
