综合测云仪

一、综合测云仪产品概述

综合测云仪又称便携式综合测云仪，综合测云仪是一款昼夜连续、自动观测云量、云高、云状和全天空云分布的新型地面气象观测设备，能够全自动记录全天空云量分步数据。综合测云仪利用大气中气溶胶粒子对激光的米散射效应，探测15km以下低空大气中的尘埃、云雾等气溶胶粒子，为米散射激光雷达。与其它散射机制相比，米散射具有较大的散射面积，回波信号较大；大气气溶胶粒子大多处在较低的高度上，使之易于探测。其主要应用于机场、舰船、移动测量车及气象台站等对云底高、积分云量的测量。

二、综合测云仪工作原理

综合测云仪根据激光测距原理，发射器发射周期性的激光脉冲到大气中，接收器接收云层和大气的后向散射信号，处理器对接收信号进行处理，经反演运算，得到各高度大气的消光系数，从而判断云层并计算云底高度值。

三、综合测云仪设备组成

综合测云仪是以光电技术为核心的探测大气的智能感知设备，由探测组件、光电转换、数据采集和处理、逻辑控制、数据存储、终端软件、外壳组件等组成。原理组成见图2。

探测组件：由框架、发射分组件和接收分组件组成。框架提供支撑；发射分组件实现激光的发射；接收分组件接收回波信号并经光电转换将回波信号转化为电信号；

数据采集和处理：由电路处理板在嵌入软件控制下采集回波信号、进行数据处理、反演得到云高等信息；

逻辑控制：由电路处理板结合嵌入软件完成时序逻辑控制，控制激光器、数据采集、信息传输等按照时序要求周期性工作；

数据存储：由电路处理板结合嵌入软件周期性按照预定方式储存历史数据；

外壳组件：为设备其他组件提供支撑和保护；

吹窗组件：由风扇和PTC加热器件组成，完成防止窗口玻璃结露。上电即工作，持续吹热风；

终端软件：安装在外部终端计算机中，通过RS485/RJ45接口与电路处理板实时通讯，主要完成命令和状态检测、数据解析、数据存储、数据查询、界面显示等。

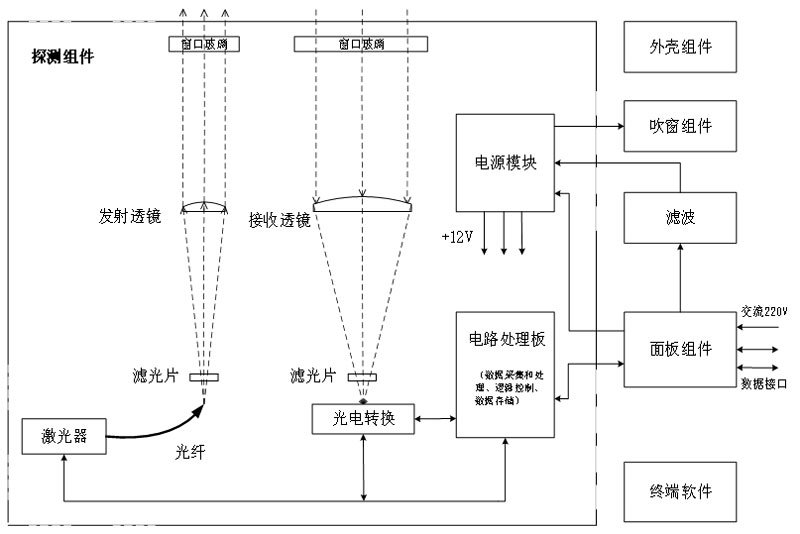

综合测云仪原理组成框图如下：

四、综合测云仪技术指标

4.1主要功能

设备主要功能如下：

a)能够测量显示云底高度、云层厚度、大气边界层高度、天空模糊时输出垂直能见度；

b)多层云测量功能：可测5层云，并测得每层云的云底高度、云厚及积分云量；

c)自检功能：设备可自动检测其内部主要部件的运行状态或运行参数；

d)参数设置和掉电保护功能：能够通过外部终端软件进行参数设置，同时掉电后所设置的参数仍然能够保存；

e)数据格式：符合《地面观测气象数据字典》中云高仪部分数据格式；

f)设备具备自清洁、自加热等自动控制功能；

g)具有存储3个月历史数据功能。

4.2性能指标

a)云高测量范围：15～15000m；

b)云高最小分辨力：5m；

c)可探测云层数：≥5层；

d)固定目标物距离测量误差：≤5m。

4.3物理特性

a)外形尺寸（长×宽×高）：≤320*330*480mm；

b)重量：≤20kg。

4.4电气性能

a)供电：AC220V（1±15%）、50Hz±2.5Hz；

b)功耗：≤100W。

4.5数据传输

a)接口类型:RJ45和RS485可选；

b)波特率:9600bps、19200bps、38400bps、57600bps、115200bps可设；

c)数据更新周期:20s～120s连续可设。

4.6环境适应性

a)IP65防护等级

b)工作温湿度

1)环境温度：-45C～50C；

2)相对湿度：5%～100%。

c)贮存温湿度

1)环境温度：-55～60C；

2)相对湿度：5%～100%。

五、综合测云仪安装注意事项

a)设备安装应选择开阔场地，周边无明显遮挡物；

b)为避免阳光直射造成窗口光学系统污染，应按照如下原则安装设备：设备安装在北半球，窗口指北，设备安装在南半球，窗口指南；

c)按照设备尺寸制作合适的地基，建议尺寸不小于800*800mm。

综合测云仪一句话卖点：

综合测云仪是一款米散射激光雷达式全自动测云设备，可昼夜连续精准测量15km内多层云高、云量与垂直能见度，解决传统人工观测主观性强、无法全天候自动监测云层数据的行业痛点

综合测云仪常见问题解答：

问题：综合测云仪的工作原理是什么？

答：依托大气气溶胶米散射效应与激光测距原理，设备发射周期性激光脉冲，接收云层后向散射信号，经处理器反演大气消光系数，自动判别云层并计算云底高度、云厚、云量等参数，可稳定捕捉低空云雾、气溶胶粒子信号。

问题：综合测云仪核心功能与测量参数有哪些？

答：可测15~15000m云高，最多识别5层云并分层输出云底高、云厚、积分云量；同步获取大气边界层高度、垂直能见度；自带整机自检、窗口自清洁加热、3个月数据存储、参数掉电保存功能，数据符合气象观测规范格式。

问题：综合测云仪适用于哪些使用场景？

答：主要适配机场航空气象保障、舰船海洋气象监测、车载移动气象测量、地面标准化气象台站；也可用于低空大气气溶胶科研、光伏环境监测、人工影响天气作业云层观测，兼顾固定站点与机动部署需求。

问题：综合测云仪相比传统人工测云设备有哪些优势？

答：可24小时无人值守连续观测，消除人工观测主观误差与夜间观测盲区；测量分辨率达5m，固定目标测距误差≤5m；整机≤20kg便携易转运，IP65防护，-45℃至50℃极端环境稳定运行，自动除露降低维护量。

问题：综合测云仪官方参考售价是多少，价格包含哪些配置？

答：设备标准参考价格328000元，价格包含测云仪主机、配套航空线缆、防护运输箱、终端配套解析软件；不含现场地基施工、上门安装调试、年度校准服务，批量采购可沟通配套增值服务方案。

问题：综合测云仪安装有哪些硬性规范要求？

答：选址需场地开阔无遮挡；北半球安装光学窗口朝北、南半球朝南避免强光污染；地基尺寸不小于800*800mm；整机AC220V供电，预留RJ45/RS485通讯布线空间，设备安装完成后需执行整机自检校准。

问题：综合测云仪的数据传输方式与更新周期如何设置？

答：支持RJ45网口、RS485串口双通讯接口，波特率多档位可调；数据更新周期20s至120s连续自定义，终端软件可实时读取、存储、导出历史观测数据，适配气象平台、中控系统对接需求。

问题：F综合测云仪户外长期使用如何减少故障、降低维护频率？

答：设备自带PTC加热吹窗组件，上电持续热风防结露；配备自清洁功能减少镜头积灰；整机IP65防尘防水，宽温宽湿度适配户外；建议每半年开展一次光学窗口清洁与整机校准，避免浓雾暴雪长期遮挡光路。
