水质在线浊度传感器

一．水质在线浊度传感器工作原理

水质在线浊度传感器内置温度变送器，可以自动温度补偿，适合在线长期监测环境使用，水质在线浊度传感器采用国外成熟的90°散射光原理，使用红外LED光源、光纤传导光路的设计方法。水质在线浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．水质在线浊度传感器技术参数

三．水质在线浊度传感器尺寸/安装

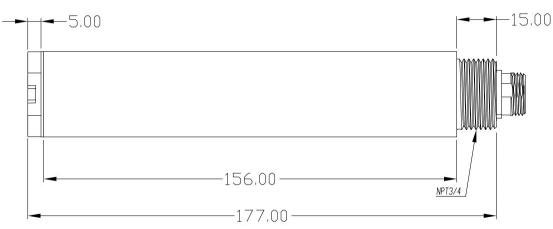

1.水质在线浊度传感器尺寸图

2.接线图

线缆为5芯屏蔽线：

红色线—电源线黑色线—地线绿色线—485A白色线—485B

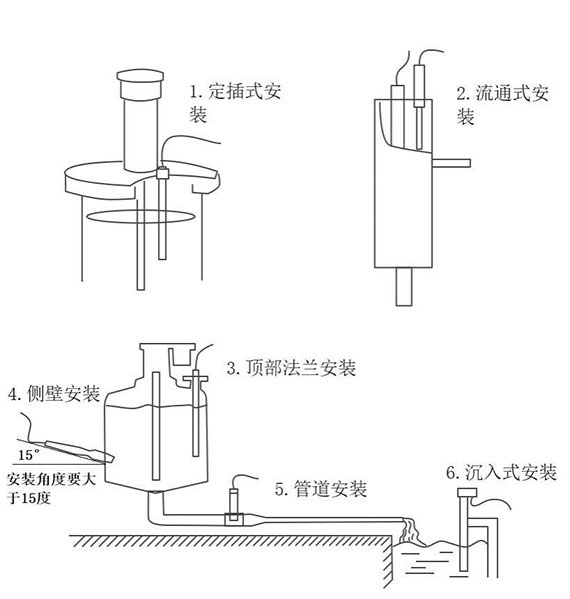

3.水质在线浊度传感器安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM

四．水质在线浊度传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。

五．水质在线浊度传感器用户校准

传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行斜率校准。

水质在线浊度传感器一句话卖点：

水质在线浊度传感器是采用90°散射光原理、带自动温度补偿的浸入式在线监测设备，可实现水体浊度实时连续采集，解决水厂、工业水处理场景下水质浑浊度长期在线检测的数据采集需求。

水质在线浊度传感器常见问题解答：

1.问：水质在线浊度传感器的测量原理是什么？

答：该传感器采用90°散射光法，依靠红外LED光源与光纤光路，照射水体后采集90°方向散射光强度，经过线性运算搭配内置自动温度补偿算法，最终输出水体浊度检测数值，保障长期在线测量稳定性。

2.问：水质在线浊度传感器量程与输出规格是多少？

答：默认量程0‑1000NTU，支持定制0‑40NTU、0‑3000NTU，分辨率0.1NTU，测量精度±1%。采用RS‑485Modbus‑RTU数字输出，供电DC12‑24V，功耗0.2W，标配5米屏蔽线缆。

3.问：水质在线浊度传感器可应用于哪些场景？

答：适用于自来水厂沉淀、滤前滤后、出厂水监测，市政供水管网水质监控，工业循环冷却水、膜过滤出水、污水治理等场景，可接入PLC、水质监控平台完成浊度数据远程在线监测。

4.问：水质在线浊度传感器安装有哪些硬性要求？

答：采用浸入式安装，配备3/4NPT螺纹，不可倒置、不可水平安装，倾斜角度至少大于15°；探头测试口距离容器壁至少5cm，距离容器底部至少10cm，工作压力≤0.2MPa。

5.问：水质在线浊度传感器是否需要校准，如何操作？

答：设备出厂已完成校准，常规工况无需用户校准。如需校准，零点校准使用蒸馏水，斜率校准选用已知浊度标液；待数值稳定30秒后，通过通讯指令完成两点校准，也可指令恢复出厂校准参数。

6.问：水质在线浊度传感器日常如何维护保养？

答：主要维护为定期清洗光学透光窗口，可使用温水搭配适量洗涤剂清洁；禁止硬物刮擦透光玻璃，避免强烈撞击震动。维护周期根据水体脏污程度调整，防止附着物造成测量数据漂移。

7.问：水质在线浊度传感器的防护与环境适应能力如何？

答：防护等级IP68，外壳为ABS材质；设备工作温度0‑50℃，存储温度‑5‑65℃，可长期浸入水下使用，适配水池、明渠等多种现场，适合户外、工业现场长期连续在线监测使用。

8.问：水质在线浊度传感器市场参考价格是多少，是否支持量程定制？

答：该传感器参考价格3000元。默认量程为0‑1000NTU，针对低浊净水、高浊污水工况，可定制0‑40NTU、0‑3000NTU量程；定制量程会对实际成交价格产生相应影响。
