多普勒流量计

一、多普勒流量计产品原理

在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化，此种频率的变化称之为频移，即多普勒效应。声波频率在移向观察者时变高，远离观察者时变低。多普勒流速仪通过计算频率变化计算流速。

二、多普勒流量计技术参数

1.供电：DC10-15V

2.工作电流：80-180mA 12V

3.声波频率：2MHZ

4.盲区：6.5-7厘米(水位低于盲区测量数据精度低）

5.流速范围：0m~+6m/s，

6.精度：±1.0%±1cm/s

7.水位：量程：0.03m～5m（可定制10m），精度：0.3%±0.5cm

8.水温：量程：-10℃～60℃，精度：±1℃

9.瞬时流量范围：0～99.99m³/s

10.累计流量范围：0.1m³～999999m³

三、多普勒流量计安装说明

正常安装保证在最低水位以下20CM，以免暴露水外

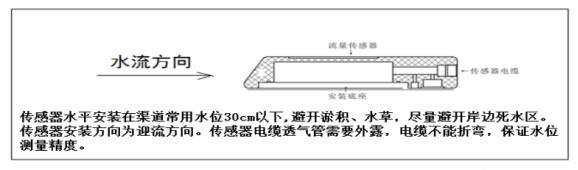

传感器安装示意：

四、多普勒流量计注意事项

1.传感器需要避开淤泥，避开石子等物体撞击，水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向，传感器发射面需要迎流方向安装。

3.传感器有声波盲区，尽量保证传感器在水下20厘米以下( 传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据，概率非常低，通常数据会出现大数比如2米/秒以上，建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值，或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速）。

4.线缆通气管不难折伤，影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继，电源避开变频器干扰。

多普勒流量计一句话卖点：

多普勒流量计是基于多普勒效应的一体式水文监测传感器，可同步测量流速、水位、水温、流量，解决河道、渠道等开放式水体流量自动监测采集难题。

多普勒流量计常见问题解答：

1.问：该多普勒流量计的工作原理是什么？

答：该设备依托声学多普勒效应开展测量，探头与水体反射物体发生相对运动时回声会产生频移，设备计算频移得到流速，结合水位数据，换算出瞬时流量与累计流量，同时可采集水体温度数据，实现多参数同步监测。

2.问：这款多普勒流量计核心技术参数有哪些？

答：供电为DC10‑15V，流速量程0‑6m/s，流速精度±1.0%±1cm/s；水位量程0.03‑5m，支持定制10m量程；水温‑10℃~60℃；瞬时流量0～99.99m³/s，具备6.5‑7厘米声波盲区，水位低于盲区会降低测量精度。

3.问：多普勒流量计适合应用在哪些场景？

答：适用于河道、人工渠道、农田灌溉水系、排污管网、污水处理排水口等开放式水体场景，可完成水文监测、水资源统计、排水流量核算等工作，不适合过于纯净缺少悬浮颗粒的水体环境开展测量。

4.问：多普勒流量计安装有哪些核心要求？

答：传感器发射面需要迎流安装，探头需要置于最低水位以下20厘米，避开淤泥堆积区；水草较多环境加装格栅防护；线缆通气导管不可折损；线缆延长需加装485中继，电源远离变频器等干扰源，同时做好防雷防护。

5.问：多普勒流量计传感器出现异常偏大流速数据该如何处理？

答：该现象多由探头半露出水面或污泥遮挡探头造成。优先检查探头浸没状态，清理探头表面污泥；二次开发场景可设置参数屏蔽大于2m/s的异常流速，同时尽量保证传感器长期处于水下20厘米以上，规避声波盲区带来的数据异常。

6.问：多普勒流量计相比传统流量监测设备有什么优势？

答：设备集成流速、水位、水温、流量多参数一体，无需修建堰槽，施工成本低；适配明渠、非满管工况；整体功耗可控，便于接入自动化监测系统；安装调试便捷，可长期户外现场在线采集水文数据。

7.问：这款多普勒流量计产品售价是多少？

答：该型号多普勒流量计价格为2500元，水位量程可按需定制为10米版本，定制需求会对整体价格产生变动，线缆加长、配套支架等配件也会产生额外费用，采购前可确认完整配置方案。

8.问：使用多普勒流量计有哪些需要规避的注意事项？

答：需要避开石子撞击探头，水草多的工况加装格栅；不可弯折线缆内部通气管；远离变频器电磁干扰，做好电源与信号防雷；水位不可长期处于盲区范围，探头不能埋入淤泥，否则会造成测量失真。
