水土流失监测仪

一、水土流失监测仪产品介绍

水土流失监测仪又称便携式水土流失监测仪，水土流失监测仪是一款水土流失自动监测系统，可用于野外各种立地条件下的水土流失观测，也可用于标准径流场固定观测。在径流场与小流域的水土流失监测工作中，传统人工测量流量和泥沙等数据存在工作量庞大、效率低下的问题，同时人力成本高数据误差大。水土流失自动监测系统历经多年技术攻关与大量实地试验验证，成功实现对传统人工监测模式的革新。

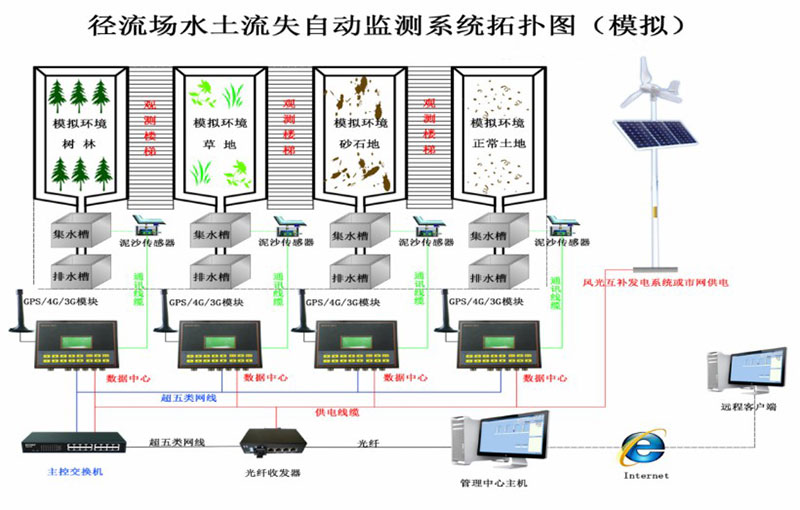

本系统由数据采集主控机、含沙量测量传感器和明渠流量传感器构成。其中，明渠流量传感器组件可自动测量径流流量，并通过控制器精准计算不同时间段的径流总量与瞬时径流数据；含沙量测量传感器依据径流变化特征，于径流垂直分布的泥沙测量口，实时采集径流含沙量数据。各传感器协同作业，所采集数据对水土流失分析具有关键价值。

系统将各传感器采集的泥沙含量和径流量实时上传至云平台，便于用户随时随地调取、分析与管理数据，为水土保持决策提供科学、精准的数据支撑。

泥沙含量传感器工作流程：地表水体由引水槽进入明渠或巴歇尔槽并经过明渠流量计获得瞬时径流量数据，并计算出单位时间内的径流总量，分水管采集到地表水体送入主水箱，当主水箱待测地表水容量足够进行检测时，系统启动并将待测地表水送入样品仓进行检测,传感器把收集到的数据送给处理器经处理后得到泥沙含量,得到数据后传感器把内部样品由排水管排出为下次采样做好准备。处理器通过485输出至外部设备。

二、水土流失监测仪产品特点

1、全天候无人值守，自动测量：径流量、径流含沙量、径流总量。

2、市电供电，全天候无人值守，自动测量数据。

3、具有在计算机软件上在线实时监测、显示各测量参数动态过程及曲线、历史数据下载功能。

4、可现场在数据管理主控机上自由设置采样频率及调校时钟。

5、稳定性好，传感器自主研发精度高、稳定性强、抗环境干扰能力强。

三、水土流失监测仪技术指标

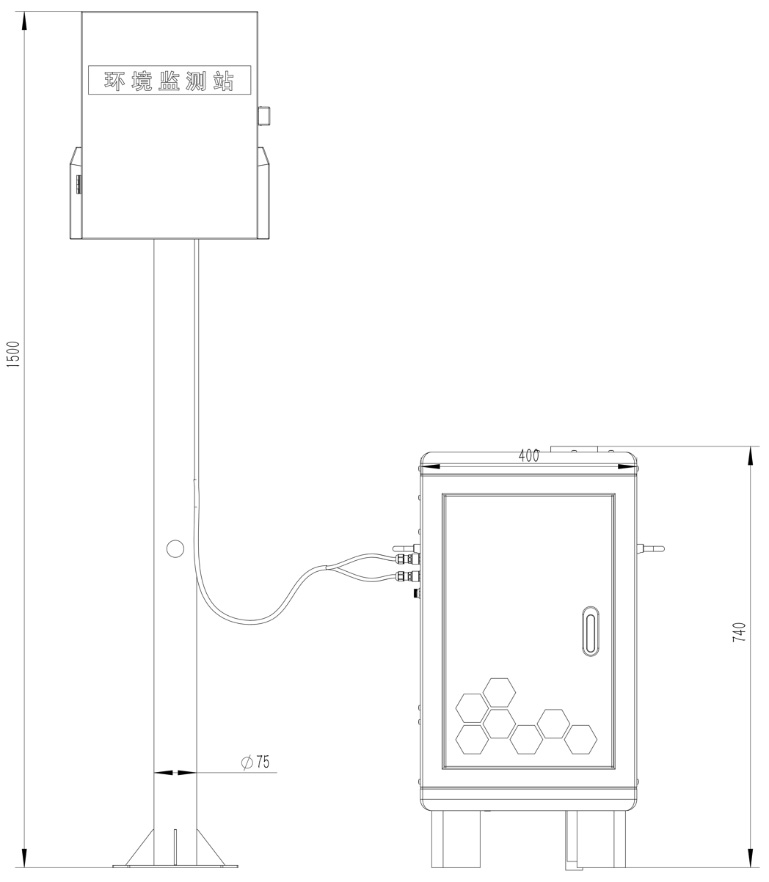

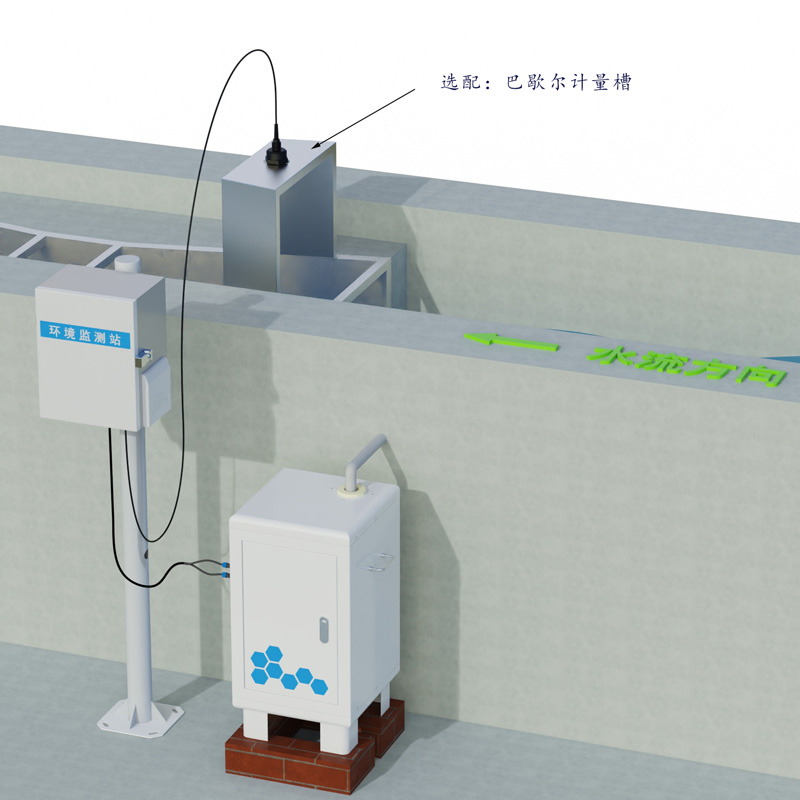

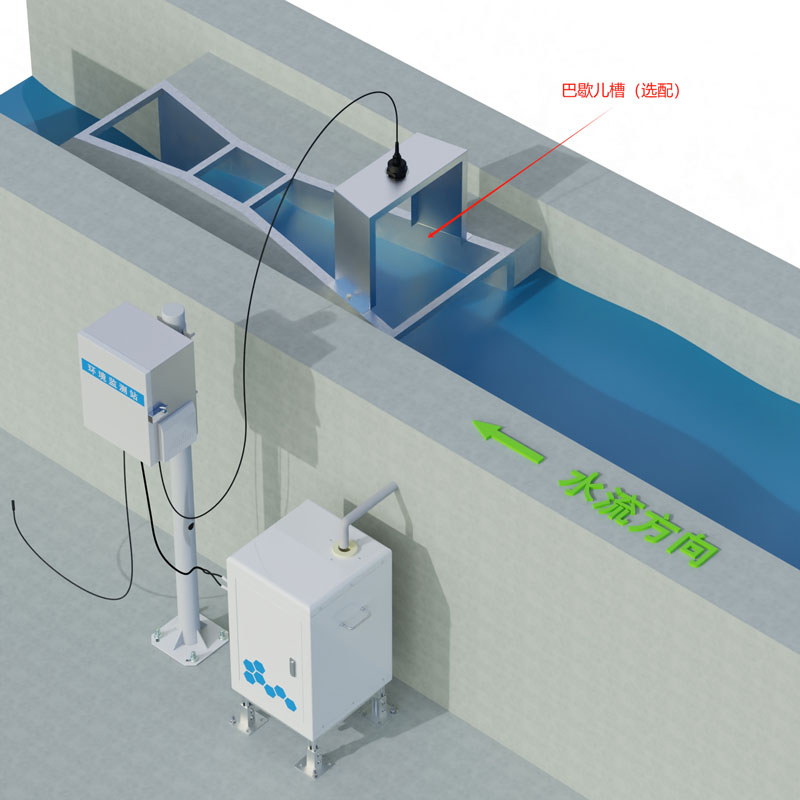

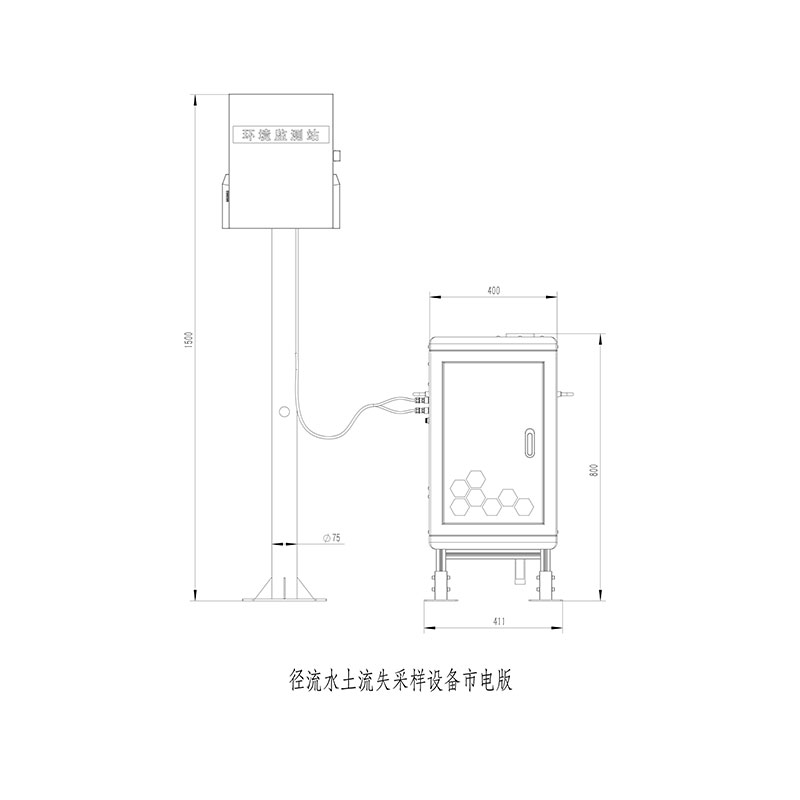

四、水土流失监测仪产品尺寸及工作示意图

五、水土流失监测仪维护和保养

初次使用前请先拧松运输固定杆，否则设备将无法正常工作。

初次使用或久置不用重新使用时，请重新进行清水校准和零点校准。

定期检查储水箱，如有污泥大量沉积或有杂物，请进行清除，可拆下排水阀并冲洗干净。

定期检查排水阀，样品桶进水阀，样品桶排水阀，水流流通是否通畅，如水流弱小或不通水，可取消排水阀上的控制线并拆卸下排水阀进行清洗，然后重新安装回去。

保持设备内部整洁，称重部分禁止物品堆积，样品桶下禁止放置物品。

设备所在区域温度低至零下时，请排空设备内部水分，放置结冰损坏设备。

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经损坏。

六、水土流失监测仪云平台介绍

物联云平台是基于物联网通信技术的数据接收、处理、分析平台，支持MQTT设备通信协议，支持HJ212-2017、HJ212-2005环保协议，支持TCP/IP短链接数据转发，支持HTTP协议数据转发，支持实时、历史数据查询及分析，支持时间序列数据的波形图显示，支持数据聚合，支持实时视频接入，支持设备地图等。

水土流失监测仪一句话卖点：

水土流失监测仪是径流场小流域水土流失自动监测系统，可全天候自动采集径流量、含沙量数据上传云平台，解决传统人工监测工作量大、成本高、数据误差大的问题。

水土流失监测仪常见问题解答：

1.问：水土流失监测仪主要由哪些核心部件构成？

答：设备主要包含数据采集主控机、含沙量测量传感器、明渠流量传感器三大核心组件。明渠流量传感器获取径流流量数据，含沙量传感器采集泥沙数据，主控机完成数据运算处理，采集的数据可上传至云平台，实现水土流失相关指标的在线监测。

2.问：水土流失监测仪可应用在哪些监测场景？

答：该设备既可以用于野外各类立地条件下的水土流失观测，也适配标准径流场固定观测，多用于径流场、小流域水土保持监测工作，为水土保持科研、项目评估、治理决策提供实测数据支撑，适配野外露天监测环境。

3.问：水土流失监测仪核心功能特点有哪些？

答：支持全天候无人值守自动测量径流量、含沙量、径流总量；配套软件可实时查看参数动态曲线，支持历史数据下载；现场可自定义采样频率与时钟；自研传感器抗干扰能力强，可将监测数据上传云平台实现远程调取管理。

4.问：水土流失监测仪参考价格是多少，价格会浮动吗？

答：该设备参考价格为30000元，价格会随采购数量、定制配置产生浮动。报价包含硬件主体设备，不包含堰槽土建施工、现场安装辅材等配套工程费用，实际采购需要结合项目需求确认完整方案。

5.问：水土流失监测仪含沙量测量的技术参数是多少？

答：含沙量采用称重式测量原理，测量范围0‑500kg/m³，分辨率0.01kg/m³，测量精度小于10%；采样频率可设置1‑99分钟。径流流量分辨率0.1m³/h，测量精度为量程1%‑5%，精度受堰槽加工精度影响。

6.问：水土流失监测仪对安装环境与供电有什么要求？

答：设备采用DC12V市电供电，整机功率小于15W；工作温度0℃（不结冰）‑50℃，环境湿度低于95%无凝露。需要配套巴歇尔槽等堰槽土建设施，安装位置需要保证水流顺畅，低温环境需要做好防冻排水处理。

7.问：水土流失监测仪日常需要做哪些维护保养工作？

答：初次启用需要拧松运输固定杆，完成清水、零点校准；定期清理储水箱杂物淤泥，疏通进水、排水阀门；低温环境排空内部积水防止冻损；传感器出现测量偏差时进行标定校正，损坏则需要更换传感器组件。

8.问：水土流失监测仪云平台支持哪些数据对接功能？

答：云平台支持MQTT、HJ212‑2017、HJ212‑2005、TCP/IP、HTTP多种协议转发；可查询实时、历史数据，生成时序波形图表，实现数据聚合，支持设备地图展示与实时视频接入，方便用户远程完成数据查看分析工作。

更新时间：2026-10-20
