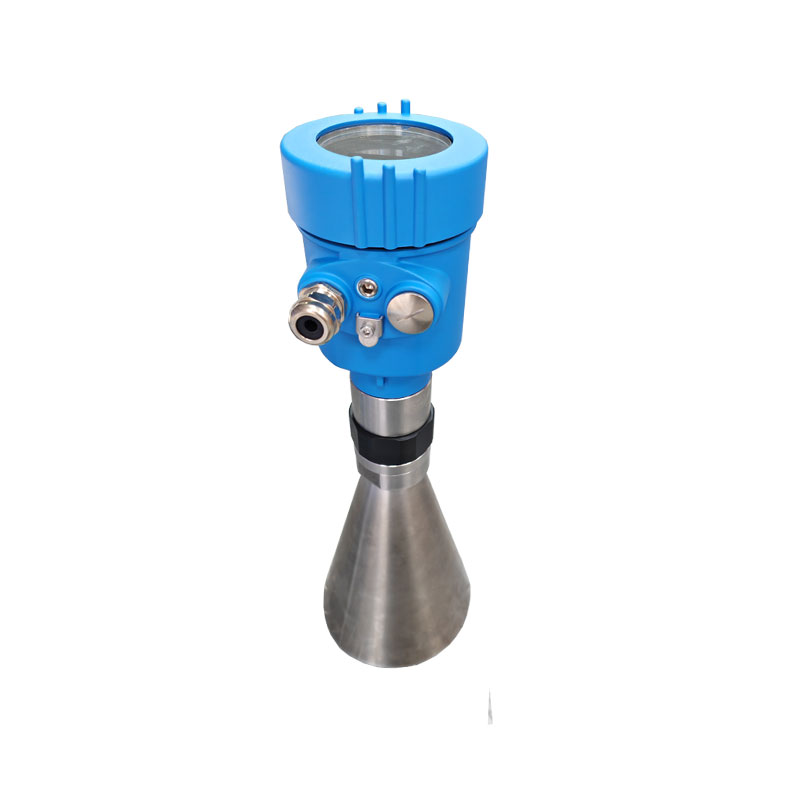

雷达水位计

一、雷达水位计产品介绍

1、雷达水位计产品特点

雷达水位计，又称雷达水位监测系统，采用76-81GHz调频连续波（FMCW）雷达技术，实现非接触式液位测量。适用于液体、浆料及颗粒物的连续测量，尤其适合高温、高压、有挥发性气体或惰性气体存在的复杂环境。最大量程可达120米，盲区小至8厘米，具有高精度、强抗干扰能力。设备支持法兰或螺纹安装，操作简便，适用于多种工业场景。

2、雷达水位计产品优势

基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。

5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。

最窄3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便。波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。

支持远程调试与远程升级，减少等待时间，提高工作效率。

3、雷达水位计通信与调试

在现场可以通过LCD进行仪表调试，也可以用选配的上位机软件在PC端进行调试。雷达仪表与PC之间通过以下方式进行通讯：

USB转RS485串口线(四线制)；

USB转TTL串口线(两线制)；

USB转Hart-modem(两线制)进行通信。

通过手机蓝牙调试，使现场调试更安全、方便。

4G网络，通过远程模块，进行远程调试。

二、雷达水位计技术规格

测量介质：水

测量范围：0.05m～35M（常规，最大测120m）

过程连接：G1½A/1½NPT螺纹/支架

过程温度：-40～80℃

过程压力：-0.1～0.3MPa

天线尺寸：42mm透镜天线+喇叭∅146mm

天线材质：PTFE+304喇叭

精度：±1mm

防护等级：IP67

中心频率：76GHz~81GHz

发射角：6°

电源：二线制/DC24V

四线制/DC24V

四线制/AC220V

外壳：铝(带显示）

信号输出：RS485 Modbus

显示：带显示

功耗：小于0.03W

反应速度：毫秒级别

其他功能：可以修改传输数据的快慢

雷达水位计一句话卖点：

雷达水位计采用76‑81GHz调频连续波毫米波雷达的非接触式水位测量设备，解决河道水库、复杂工况下水位高精度、稳定连续监测难题，盲区小、支持远程调试升级。

雷达水位计常见问题解答：

Q1：雷达水位计的核心产品特点是什么？

A：该设备采用76‑81GHz调频连续波雷达实现非接触水位测量，常规量程0.05‑35米，最大可达120米，盲区低至8厘米，测量精度±1mm，IP67防护等级，可适应‑40~80℃宽温环境，抗干扰能力强，适配复杂监测环境。

Q2：雷达水位计可应用于哪些场景？

A：设备主要用于水体水位监测，可用于河道、水库、渠道、城市积水、排水管网等水文监测场景，也适配存在挥发性气体、高温等复杂工况，可对液体、浆料、颗粒物实现连续液位监测，满足智慧水文监测项目使用需求。

Q3：雷达水位计对比同类产品具备哪些优势？

A：搭载自研CMOS毫米波射频芯片，信噪比更高，盲区更小；5GHz带宽保障测量分辨率；窄波束角降低环境干扰，无需万向法兰瞄准；支持远程调试、远程升级，同时支持蓝牙、串口、4G多种调试通信方式，降低现场运维成本。

Q4：雷达水位计市场参考价格是多少？

A：雷达水位计参考售价3200元，该价格为基础版本参考价，实际采购价格会受配件选配、采购数量、项目定制需求、运输等因素影响，大批量项目可进一步咨询获取准确报价。

Q5：雷达水位计支持哪些安装方式？

A：设备支持G1½A、1½NPT螺纹以及支架多种安装形式，可采用法兰或支架固定安装；天线采用PTFE搭配304不锈钢喇叭材质，安装无需万向法兰瞄准，可适配立杆、井室、桥梁侧边等多种安装点位，施工较为简便。

Q6：雷达水位计具备哪些调试与数据输出方式？

A：现场可通过本机LCD屏幕、手机蓝牙调试；PC端可借助USB转RS485、TTL、Hart‑modem串口调试；可通过4G模块实现远程调试升级。信号输出采用RS485Modbus协议，同时支持修改数据上报频率，适配各类采集平台。

Q7：雷达水位计的供电规格有哪些？

A：设备供电模式多样，支持二线制DC24V、四线制DC24V以及四线制AC220V三种供电方案，整机功耗小于0.03W，反应速度达到毫秒级别，可适配太阳能供电野外站点，也可适配现场市电供电工况，适配不同项目供电条件。

Q8：雷达水位计在野外露天环境使用需要注意什么？

A：设备防护等级IP67，可露天使用，安装时避开上方遮挡物，保证雷达波束垂直对准水面；定期检查天线，清理灰尘、凝结污物；野外优先匹配太阳能供电方案，利用4G远程调试功能，减少频繁到现场维护，保障数据稳定采集。
