Sensor de sólidos suspendidos

1．Sensor de sólidos suspendidos Descripción del entorno de aplicación

Sensor de sólidos suspendidos es un dispositivo para medir la concentración de materia suspendida en solución (turbidez de lodos), utilizando un método de medición óptico sin reactivos químicos.Mide la concentración de sólidos en suspensión en agua mediante las propiedades de dispersión o absorción de la luz.Con alta sensibilidad, respuesta rápida y capacidad de monitoreo en tiempo real, se utiliza ampliamente en el monitoreo de la calidad del agua y el tratamiento de aguas residuales.

Salida de señal: RS485 (MODBUS-RTU).Fuente de luz LED infrarroja, alta capacidad antiinterferente.

Tecnología de aislamiento de señal interna, alta capacidad antiinterferente.

Excelente reproducibilidad, estabilidad térmica, baja deriva, tamaño compacto y alta velocidad de respuesta.

Instalación sencilla, rosca NPT de 3/4", apto para instalación sumergible o en tuberías y tanques.Rendimiento estable y larga vida útil.

Nivel de impermeabilidad IP68

2．Sensor de sólidos suspendidos Rendimiento técnico y especificaciones

1.Sensor de sólidos suspendidos Parámetros técnicos

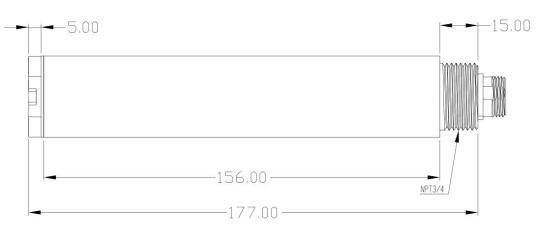

2.Sensor de sólidos suspendidos Dibujo dimensional

El conector del sensor es un conector de aviación M12 con 5 pines.

3．Sensor de sólidos suspendidos Instalación y conexiones eléctricas

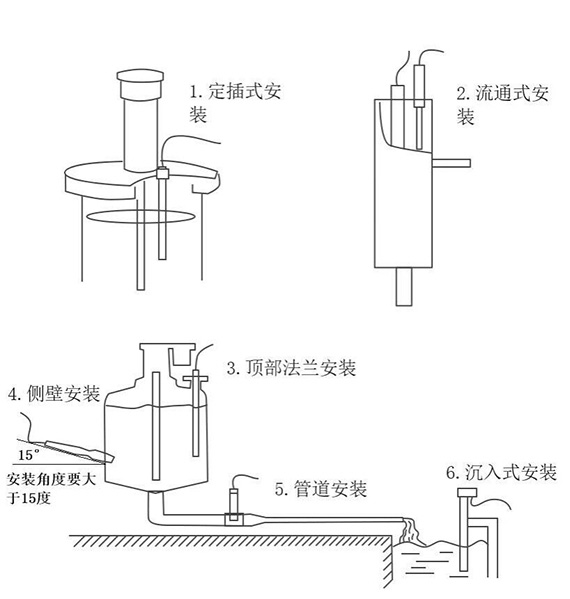

1.Instalación Sensor de sólidos suspendidos

Nota: El sensor no debe instalarse boca abajo ni horizontalmente.Debe instalarse en un ángulo de al menos 15 grados.

2.Instalación eléctrica

El cable es un cable blindado de 5 hilos.Secuencia de cableado:

Marrón - Alimentación (12-24 VCC)
Negro - Tierra (GND)

Verde - 485B
Amarillo - 485A

Revise cuidadosamente la secuencia de cableado antes de conectar la alimentación para evitar daños innecesarios debido a un cableado incorrecto.

4．Sensor de sólidos suspendidos Mantenimiento y cuidado

1.Operación y mantenimiento

La ventana de medición del sensor es un componente clave para su correcto funcionamiento y la precisión de las mediciones.Una limpieza adecuada es crucial para garantizar mediciones precisas y fiables.

1.1 Métodos de mantenimiento

1.Limpieza regular: La ventana de medición debe limpiarse periódicamente para eliminar la suciedad, los depósitos y otras impurezas.La frecuencia de limpieza depende del entorno de medición, pero generalmente se recomienda una limpieza diaria o semanal.

2.Uso de un limpiador suave: Para la limpieza, utilice un detergente suave.Evite el uso de detergentes que contengan abrasivos, ácidos o bases para evitar dañar la superficie de la ventana de medición.

3.Paño suave o esponja: Durante la limpieza, limpie suavemente la superficie de la ventana de medición con un paño suave o una esponja para evitar arañazos o abrasiones.

4.Evite el contacto directo: Evite el contacto directo con la superficie de la ventana de medición durante la limpieza para reducir la contaminación por huellas dactilares y grasa.

5.Enjuague: Después de la limpieza, enjuague bien la ventana de medición con agua limpia para eliminar cualquier residuo de detergente y suciedad.

6.Secado: Después de limpiar, limpie suavemente la superficie de la ventana de medición con un paño suave y seco para eliminar cualquier mancha de agua y asegurarse de que esté completamente seca.

7.Inspección periódica: Inspeccione periódicamente la superficie de la ventana de medición para detectar daños o desgaste y así garantizar el correcto funcionamiento del sensor.

8.Evite la exposición a productos químicos y altas temperaturas: Evite exponer la ventana de medición a productos químicos nocivos o altas temperaturas para prevenir daños o corrosión.

Si se producen errores de medición después de un uso prolongado del sensor, puede calibrarlo con el instrumento.Si la calibración y la medición siguen fallando a pesar del mantenimiento del sensor mencionado, este ha fallado y debe reemplazarse.

5．Sensor de sólidos suspendidos Precauciones

1.La ventana de medición es de vidrio.Evite rayar la superficie con objetos afilados o duros para evitar rayones y daños.

2.El sensor contiene componentes ópticos sensibles y electrónica de precisión.Evite exponerlo a vibraciones o golpes fuertes para evitar que se desplacen o dañen los componentes ópticos y electrónicos.El dispositivo no requiere mantenimiento.

3.Cuando no esté en uso, utilice una funda o cubierta antipolvo adecuada para proteger los componentes ópticos del polvo y los contaminantes.
