舰载激光云高仪

一、舰载激光云高仪产品概述

舰载激光云高仪又称船载激光测云仪、舰载云高仪，舰载激光云高仪可用于船载等移动式气象观测领域，是一款自动连续监测云底高度的传感器，可测量云底高度、云层厚度，统计云量。舰载激光云高仪利用大气中气溶胶粒子对激光的米散射效应，探测15km以下低空大气中的尘埃、云雾等气溶胶粒子，为米散射激光雷达。与其它散射机制相比，米散射具有较大的散射面积，回波信号较大；大气气溶胶粒子大多处在较低的高度上，使之易于探测。其主要应用于机场、舰船、移动测量车及气象台站等对云底高、积分云量的测量。

二、舰载激光云高仪工作原理

舰载激光云高仪根据激光测距原理，发射器发射周期性的激光脉冲到大气中，接收器接收云层和大气的后向散射信号，处理器对接收信号进行处理，经反演运算，得到各高度大气的消光系数，从而判断云层并计算云底高度值。

三、舰载激光云高仪设备组成

舰载激光云高仪是以光电技术为核心的探测大气的智能感知设备，由探测组件、光电转换、数据采集和处理、逻辑控制、数据存储、终端软件、外壳组件等组成。原理组成见图2。

探测组件：由框架、发射分组件和接收分组件组成。框架提供支撑；发射分组件实现激光的发射；接收分组件接收回波信号并经光电转换将回波信号转化为电信号；

数据采集和处理：由电路处理板在嵌入软件控制下采集回波信号、进行数据处理、反演得到云高等信息；

逻辑控制：由电路处理板结合嵌入软件完成时序逻辑控制，控制激光器、数据采集、信息传输等按照时序要求周期性工作；

数据存储：由电路处理板结合嵌入软件周期性按照预定方式储存历史数据；

外壳组件：为设备其他组件提供支撑和保护；

吹窗组件：由风扇和PTC加热器件组成，完成防止窗口玻璃结露。上电即工作，持续吹热风；

终端软件：安装在外部终端计算机中，通过RS485/RJ45接口与电路处理板实时通讯，主要完成命令和状态检测、数据解析、数据存储、数据查询、界面显示等。

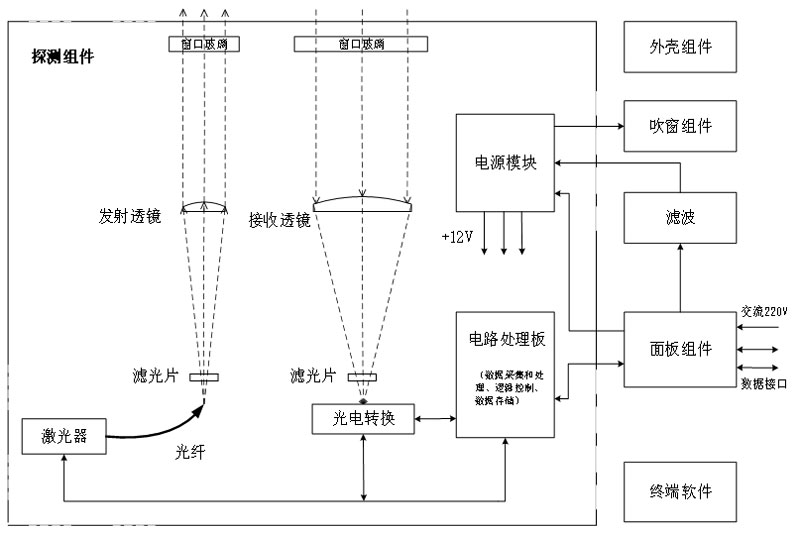

舰载激光云高仪原理组成框图如下：

四、舰载激光云高仪技术指标

4.1主要功能

设备主要功能如下：

a)能够测量显示云底高度、云层厚度、大气边界层高度、天空模糊时输出垂直能见度；

b)多层云测量功能：可测5层云，并测得每层云的云底高度、云厚及积分云量；

c)自检功能：设备可自动检测其内部主要部件的运行状态或运行参数；

d)参数设置和掉电保护功能：能够通过外部终端软件进行参数设置，同时掉电后所设置的参数仍然能够保存；

e)数据格式：符合《地面观测气象数据字典》中云高仪部分数据格式；

f)设备具备自清洁、自加热等自动控制功能；

g)具有存储3个月历史数据功能。

4.2性能指标

a)云高测量范围：15～15000m；

b)云高最小分辨力：5m；

c)可探测云层数：≥5层；

d)固定目标物距离测量误差：≤5m。

4.3物理特性

a)外形尺寸（长×宽×高）：≤320*330*480mm；

b)重量：≤20kg。

4.4电气性能

a)供电：AC220V（1±15%）、50Hz±2.5Hz；

b)功耗：≤100W。

4.5数据传输

a)接口类型:RJ45和RS485可选；

b)波特率:9600bps、19200bps、38400bps、57600bps、115200bps可设；

c)数据更新周期:20s～120s连续可设。

4.6环境适应性

a)IP65防护等级

b)工作温湿度

1)环境温度：-45C～50C；

2)相对湿度：5%～100%。

c)贮存温湿度

1)环境温度：-55～60C；

2)相对湿度：5%～100%。

五、舰载激光云高仪安装注意事项

a)设备安装应选择开阔场地，周边无明显遮挡物；

b)为避免阳光直射造成窗口光学系统污染，应按照如下原则安装设备：设备安装在北半球，窗口指北，设备安装在南半球，窗口指南；

c)按照设备尺寸制作合适的地基，建议尺寸不小于800*800mm。

舰载激光云高仪一句话卖点：

舰载激光云高仪是一款适配舰船海上严苛环境的米散射激光雷达，可全天候自动探测15km内5层云层、输出云高/云量/垂直能见度，解决海洋场景人工测云误差大、恶劣天气无法观测的气象监测难题

舰载激光云高仪常见问题解答：

问题：舰载激光云高仪核心测量参数与探测能力是什么？

答：测量范围15~15000m，最小分辨力5m，最多探测5层云，可输出云底高度、云厚、积分云量、大气边界层高度、垂直能见度；测距误差≤5m，搭载自检、自加热吹窗功能，可连续存储3个月历史气象数据，数据格式符合国标气象观测规范。

问题：舰载激光云高仪适用于哪些应用场景？

答：核心适配舰船海上移动式气象观测，同时可用于机场、移动监测车、陆地气象台站；主要服务航海气象保障、舰载航空作业、低空云雾预警、大气气溶胶科研观测，全天候不间断获取云层垂直分布数据。

问题：舰载激光云高仪相比普通地面云高仪，适配舰载环境的优势有哪些？

答：整机IP65防护，耐-45℃~50℃宽温、高湿盐雾环境；配备PTC加热吹窗组件，防止海面窗口结露起雾；机身紧凑重量≤20kg，抗船体颠簸震动；全自动无人值守，昼夜不受光照、降雨干扰，适配海上复杂工况。

问题：舰载激光云高仪官方定价是多少，是否支持批量采购优惠？

答：设备标准售价328000元，为整机含税出厂价，包含主机、配套线缆、运输防护箱与终端软件；批量采购可洽谈阶梯优惠，可配套提供安装指导、设备校准、售后维保一体化服务方案。

问题：舰载激光云高仪支持哪些数据传输接口，数据更新周期能否自定义？

答：配备RJ45、RS485双可选接口，串口波特率多档位可调；数据更新周期20s至120s连续自定义；终端软件可实时解析、存储、查询数据，通讯稳定，数据可对接舰载综合气象系统。

问题：舰载激光云高仪现场安装有哪些硬性规范要求？

答：安装场地需无遮挡，地基尺寸不小于800*800mm；北半球安装窗口朝向正北，南半球朝向正南，规避阳光直射污染光学窗口；整机固定稳固，预留通风散热空间，接入AC220V标准供电。

问题：舰载激光云高仪工作原理是什么，探测稳定性如何保障？

答：基于激光测距与米散射原理，发射激光脉冲接收云层后向散射信号，算法反演消光系数计算云高；米散射回波信号强，低空云雾识别精准；内置自检模块实时监测核心部件，掉电保存参数，长期运行数据无明显漂移。

问题：舰载激光云高仪日常运维难度高吗，主要维护内容有哪些？

答：自动化程度高，日常无需人工值守；定期维护仅需清洁光学窗口、检查线缆接头、导出历史数据；自加热吹窗组件上电持续运行，减少结露故障；整机功耗≤100W，运维成本低，环境适应性强。
